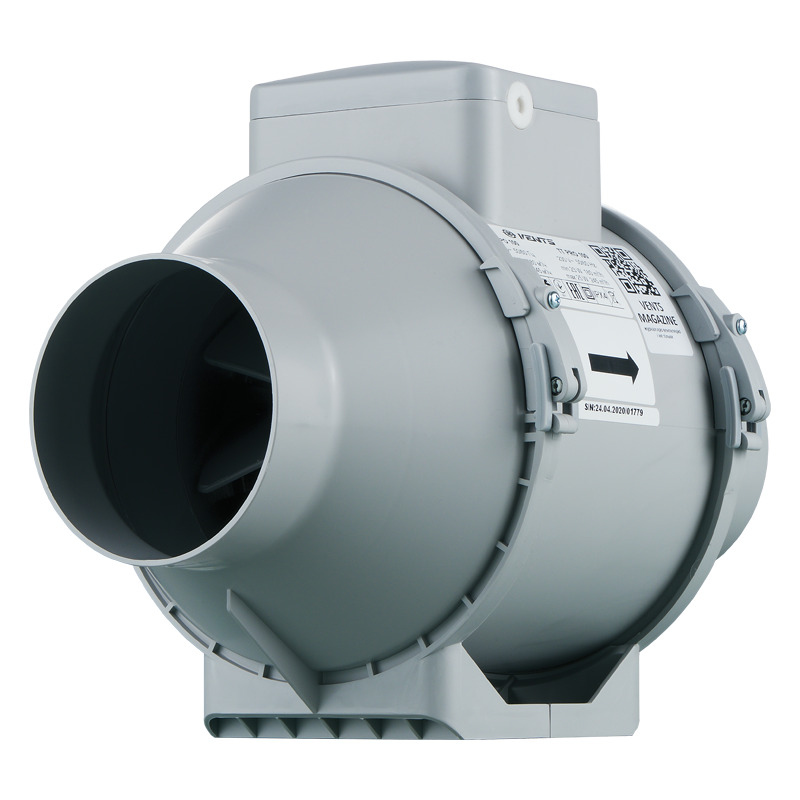

Канальний вентилятор Вентс ТТ ПРО 100 ЄС

Канальний вентилятор Вентс ТТ ПРО 100 ЕС у поліпропіленовому корпусі застосовується для переміщення повітря з максимальною продуктивністю 300 м³/год та максимальною температурою до +55°С у припливно-витяжних системах вентиляції. Сумісний з повітроводами або іншими елементами вентиляції діаметром 100 мм.

Поліпропіленовий корпус не піддається корозії, тому такі канальні вентилятори доцільно застосовувати для вентиляції приміщень з підвищеним рівнем вологості.

У даній серії встановлено ЕС-мотор постійного струму із зовнішнім ротором та високим ККД. ЕС-двигуни дозволяють зменшити енергоспоживання, одночасно збільшивши продуктивність обладнання та термін його безперебійної роботи. У таких вентиляторах можливе точне регулювання швидкості в діапазоні від 0 до 100 %, рівень шуму нижчий за рахунок відсутності вібрації при роботі, вони нечутливі до коливань напруги. ЕС-вентилятори забезпечують зниження до 30 % витрат електроенергії порівняно з звичайними вентиляторами.

Конструкція

Корпус вентилятора виготовлений із високоякісного та високоміцного поліпропілену з пониженою горючістю. Центральний блок з двигуном, крильчаткою та клемною коробкою легко від’єднується від місця монтажу без необхідності зняття повітроводів. Це полегшує сервісне обслуговування вентилятора. Кріплення здійснюється за допомогою двох хомутів на защіпках.

Двигун

Канальний вентилятор обладнаний високоефективним ЕС мотором постійного струму. Такі мотори є одним із найсучасніших рішень для енергозбереження. Витрати на експлуатацію в середньому на 30 % нижчі порівняно зі звичайними двигунами, при цьому зберігаються високі показники повітряного потоку та напору вентилятора.

Двигун оснащений підшипниками кочення зі строком служби 40 000 годин.

Як керувати

Управління вентилятором здійснюється за допомогою керуючого сигналу 0–10 В. При зміні значення цього сигналу вентилятор змінює швидкість обертання та продуктивність.

Для включення та управління вентилятором потрібен:

• зовнішній регулятор швидкості або контролер з аналоговим виходом 0–10 В.

Регулятор може:

• включати вентилятори

• вимикати вентилятор

• плавно регулювати продуктивність вентилятора

Регулятор Вентс Р-1/010 постачається окремо.

Управління через ПК

Вентилятори можна об’єднувати в єдину комп’ютерну мережу управління, включно з контролем і адмініструванням через Інтернет. Програмне забезпечення дозволяє з високою точністю керувати роботою вентиляторів, об’єднаних у мережу. На дисплей комп’ютера виводяться всі параметри системи, при необхідності можна задавати індивідуальний режим роботи для кожного вентилятора в мережі.

Програмне забезпечення та контролер у комплект не входять. Об’єднання вентиляторів у групу здійснюється фахівцями з КІПіА за допомогою стороннього ПЗ та контролерів для автоматизації систем вентиляції.

Монтаж

Вентилятор встановлюється в приміщенні з температурою навколишнього повітря від +1°С до +40°С. Канальний вентилятор 100 мм — типове та поширене обладнання для вентиляції житлових приміщень. При монтажі слід враховувати розташування, де рівень шуму не буде заважати. Підходящими місцями для встановлення можуть бути: коридор, гардеробна, комора або будь-яке інше приміщення.

Допускається горизонтальний або вертикальний монтаж до поверхні стіни, стелі чи підлоги. Підключення до стіни або стелі здійснюється за допомогою монтажної пластини на корпусі.

При монтажі необхідно залишати прямі ділянки повітроводів перед і за патрубком вентилятора:

• на стороні всмоктування — не менше 1 діаметра повітроводу

• на стороні нагнітання — не менше 3 діаметрів
