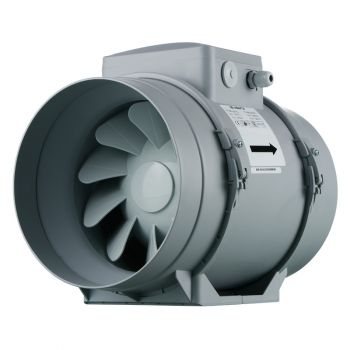

Канальний вентилятор Вентс ТТ ПРО 200

Канальний вентилятор Вентс ТТ ПРО 200 призначений для переміщення повітря в системах припливно-витяжної вентиляції з максимальною температурою до 60°С. Максимальна продуктивність вентилятора 1040 м3/год, діаметр підключення 200 мм.

У моделях серії Вентс ТТ ПРО застосовуються однофазні високоефективні двошвидкісні мотори з низьким енергоспоживанням. Корпус вентилятора виготовлений з поліпропілену зниженої горючості.

Вентилятори канальні об'єднують в собі широкі можливості та високі характеристики осьових і відцентрових вентиляторів. Використовується в припливно-витяжних системах вентиляція, яка вимагає високого тиску, потужного повітряного потоку і низького рівня шуму.

Вентилятори є відмінним вибором для установки у витяжні системи приміщень з підвищеною вологістю(санвузли, кухні), а так само для вентиляції квартир, котеджів, магазинів, кафе, кінотеатрів і так далі. Широкий модельний ряд і великий вибір опцій дозволяє підібрати вентилятор канальний, що відповідає вашим вимогам.

Технічні характеристики

Габаритні розміри

Діаграма аеродинамічних характеристик

Конструкція

Корпуси вентиляторів виготовляються з високоякісних і високоміцних матеріалів - поліпропілену зниженої горючості. Блок двигуна з крильчаткою і клемною коробкою кріпиться до корпусу вентилятора за допомогою спеціальних хомутів на клямках, розроблених таким чином, що його демонтаж можна легко зробити без спеціальних навичок і інструментів. Така конструкція спрощує обслуговування вентилятора.

Усі моделі можуть оснащуватися регульованим таймером з діапазоном затримки відключення вентилятора від 2 до 30 хвилин.

Особливості конструкції серії ТТ ПРО

Вхідний патрубок оснащений колектором для плавного вхіду повітря у вентилятор. Завдяки конічній формі крильчатки і спеціально спрофільованими лопатями, кругова швидкість повітряного потоку збільшується, забезпечуючи більш високий тиск і продуктивність в порівнянні із звичайними осьовими вентиляторами.

Дифузор, спеціально спроектована крильчатка і випрямляючий апарат на виході корпусу вентилятора, розподіляють повітряний потік таким чином, що забезпечується оптимальне поєднання характеристик - висока продуктивність і збільшений тиск при низькому рівні шуму.

Двигун

Однофазний двигун на підшипниках кочення має дві швидкості. Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками. Клас захисту двигуна - IPX4.

Регулирование скорости

Управління двошвидкісним двигуном здійснюється за допомогою зовнішнього перемикача швидкостей(отримується окремо). При необхідності плавного регулювання швидкості можна застосовувати регулятор РС-1-400, підключивши його до клеми максимальної швидкості двигуна.

Якщо потрібне ступінчасте регулювання швидкості, то підійде регулятор П2-1-300. З його допомогою також можна, окрім регулювання продуктивності вентилятора, одночасно включати або вимикати освітлення.

Можливе також використання регулятора швидкості Вентс П2-10  клавішного типу.

Монтаж

Вентилятори можуть встановлюватися на початку, середині та кінці системи повітропроводів. Допускається монтаж під будь-яким кутом відносно осі вентилятора. У одній системі можлива установка декількох вентиляторів паралельно(для збільшення продуктивності) або послідовно(для збільшення робочого тиску).

Корпус вентилятора оснащений плоскою монтажною пластиною, за допомогою якої вентилятор кріпиться до стіни. Електричне підключення та установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній колодці. Для зручності монтажу і підключення монтажна коробка встановлюється у будь-якому положенні.
