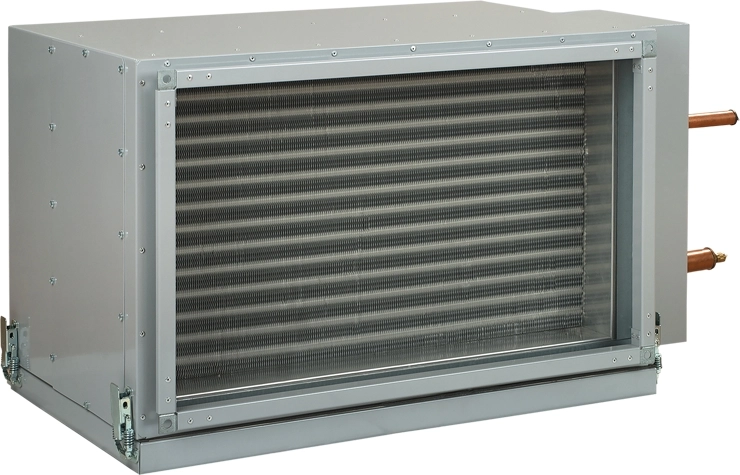

Охолоджувач канальний Вентс ОКФ 600х350-3

Застосування

Канальні водяні охолоджувачі повітря призначені для охолодження припливного повітря в системах вентиляції прямокутного перерізу, а також можуть використовуватися як охолоджувач у припливних або припливно-витяжних установках.

Конструкція

Корпус охолоджувача виконаний з листової оцинкованої сталі, трубні колектори виготовлені з мідних труб, поверхня теплообміну виготовлена ​​з алюмінієвих пластин. Охолоджувачі випускаються у 3-х рядному виконанні та призначені для експлуатації при максимальному робочому тиску 1,5 МПа (15 бар). Охолоджувач обладнаний краплеуловлювачем та дренажним піддоном для збору та відведення конденсату.

Монтаж

Охолоджувач здійснюється за допомогою фланцевого з'єднання. Водяні охолоджувачі можуть встановлюватися тільки в горизонтальному положенні, що дозволяє зробити його знеповітря та відведення конденсату. Рекомендується встановлюватися так, щоб повітряний потік був рівномірно розподілений по всьому перерізу.

Перед охолоджувачем має бути встановлений повітряний фільтр, що захищає від забруднення.

Охолоджувач може встановлюватись перед або за вентилятором. Якщо охолоджувач знаходиться за вентилятором, рекомендується передбачити поміж ними повітропровід не менше 1-1,5 м для стабілізації повітряного потоку.

Охолоджувач необхідно підключати за принципом протитечії для досягнення максимальної холодопродуктивності.

Якщо холодоагентом є вода, охолоджувачі призначені для встановлення лише всередині приміщення, в яких температура не опускається нижче 0°С. Для зовнішнього монтажу необхідно як холодоагент застосовувати незамерзаючу суміш (наприклад, розчин етиленгліколю).

Каплеуловлювач з поліпропіленового профілю запобігає попаданню в канал крапель конденсату, що зриваються з трубок охолоджувача потоком повітря, що охолоджується. При виборі охолоджувача необхідно враховувати, що краплеуловлювач ефективно вловлює конденсат при швидкості повітря, що не перевищує 4 м/с.

Відведення конденсату з охолоджувача необхідно здійснювати через сифон. Висота сифона залежить від загального тиску вентилятора.

Для правильної та безпечної роботи охолоджувачів рекомендується застосовувати систему автоматики, яка забезпечує комплексне керування та автоматичне регулювання холодопродуктивності та температури охолодження повітря.
