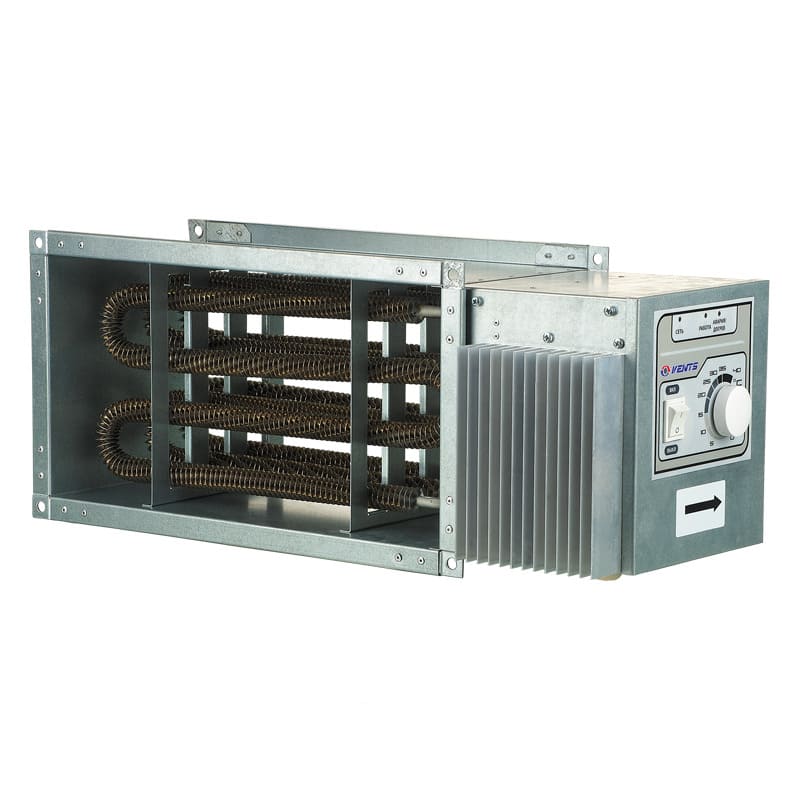

Прямокутний нагрівач Вентс НК 400х200-10,5-3 У з управлінням

Прямокутний електричний нагрівач Вентс НК 400х200-10,5-3 У з блоком керування зі вбудованим регулюванням температури використовується для підігрівання повітря в системах канальної припливної вентиляції. Автоматична підтримка температури здійснюється за допомогою симисторного трифазного регулятора потужності. Калорифер підключається до інших елементів системи вентиляції перерізом 400х200 мм, потужність нагріву складає 10.5 кВт.

Конструкція

Корпус і комутаційна коробка виготовлені з оцинкованого сталевого листа, нагрівальні елементи - з нержавіючої сталі. Нагрівачі обладнані двома термостатами захисту від перегрівання:

• основний захист з автоматичним перезапуском (температура спрацьовування +50°С). Після охолодження термостат автоматично замикає керуючий ланцюг нагрівача.

• аварійний захист з ручним перезапуском (температура спрацьовування +90°С). У разі спрацьовування живлення на нагрівач можна подати тільки після ручного скидання аварії.

Для кожного розміру виробу існує декілька варіантів потужності. Більшої потужності можна досягти за допомогою установки нагрівачів послідовно один за одним.

Блок управління

Регулювання здійснюється внаслідок включення і відключення повного навантаження. Комутація навантаження здійснюється напівпровідниковим приладом (симистором). Це означає, що в комутуючому пристрої відсутні які-небудь механічні елементи, схильні до зносу. Комутація навантаження завжди робиться у той момент, коли струм і напруга дорівнюють нулю, що виключає виникнення електромагнітних завад.

Нагрівач з таким блоком управління може працювати:

• по зовнішньому датчику температури (поставляється окремо)
• по зовнішньому керівникові сигналу 0-10 В.

Установка заданої температури робиться за допомогою вбудованого регулятора на корпусі. Також може бути підключений зовнішній сигнал від іншого регулятора.

Монтаж

Конструкція нагрівача дозволяє закріпити його на прямокутних повітропроводах за допомогою фланців. Напрям руху повітря повинен відповідати стрілці на калорифері. Канальні нагрівачі можуть встановлюватися у будь-якому положенні, окрім положення електрощитом донизу (небезпека затікання конденсату і замикання електропроводки).

Рекомендується встановлювати виріб так, щоб повітряний потік був рівномірно розподілений по усьому перерізу.

Перед нагрівачем має бути встановлений повітряний фільтр, що захищає від забруднення нагрівальні елементи.

Канальні нагрівачі розраховані на мінімальну швидкість повітряного потоку 1,5 м/с і максимальну робочу температуру припливного повітря 40°С. У разі застосування регулятора оборотів вентилятора, необхідно забезпечити мінімальну витрату повітря нагрівач.

Забороняється подавати живлячу напругу нагрівач при відключеному вентиляторі.

Для правильної та безпечної роботи нагрівачів рекомендується застосовувати систему автоматики, що забезпечує комплексне управління і захист :

• автоматичне регулювання потужності й температури нагріву повітря;
• відстежування стан фільтру за допомогою датчика диференціального тиску;
• блокування подання живлення на нагрівач, у разі зупинки припливного вентилятора або зниження швидкості потоку повітря, а також при спрацьовуванні вбудованих термостатів захисту від перегрівання;
• відключення системи вентиляції з продуванням тенів нагрівача.
