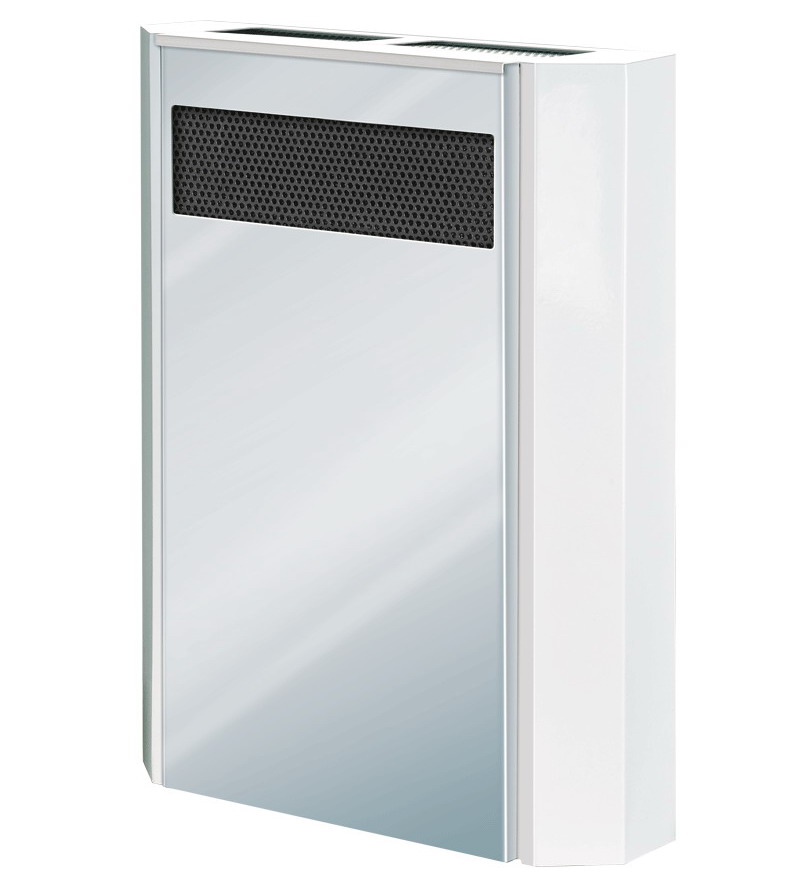

Рекуператор Вентс Мікра 60 А3

Установка Вентс Мікра 60 А3 призначена для забезпечення припливно-витяжній вентиляції окремої кімнати у будинку, квартирі або інших приміщеннях. Для монтажу не потрібно мережу повітроводів, монтується на стіну усередині приміщення.

Технічні характеристики

Габаритні розміри

Технічні особливості установки

• пластиковий теплообмінник з ефективною рекуперацією до 78%
• безшумна робота, рівень шуму - 22-29 дБА(залежно від швидкості вентилятора)
• використовується фільтрація припливного і витяжного повітря для відвертання попадання в приміщення пилу, комах і інших забруднень
• використовуються ЕС вентилятори з низьким споживанням електроенергії і безпечною напругою 12 В
• простий монтаж не вимагає спеціальних навичок
• можливість роботи установки у безперервному режимі

Опис конструкції установки

Установка знаходиться в корпусі з металу з полімерним покриттям і декором з дзеркальної нержавіючої сталі. Усередині корпус тепло і звукоізольований матеріалом із спіненого поліетилену товщиною 15 мм. Лицьова панель легко знімається для доступу при сервісному обслуговуванні(при необхідності очистить або замінити фільтри).

Подання повітря і видалення робиться за допомогою двох осьових вентиляторів. Двигуни цих вентиляторів обладнані вбудованим тепловим захистом від перегрівання. Для збільшення терміну служби використовуються кулькові підшипники, що не вимагають сервісного обслуговування.

Для здійснення фільтрації припливного і витяжного повітря використовуються фільтри з класом очищення G4, ці фільтри забезпечують очищення зовнішнього повітря і захищає елементи установки від забруднення.

Живлення установки відбувається через вбудований імпульсний блок з широким діапазоном живлячої напруги 100-240 В при 50-60 Гц. Блок живлення оснащений вбудованим ланцюгом захисту від різних непередбачених ситуацій: короткого замикання, перенавантаження, стрибків напруги, переполюсовки вихідних ланцюгів. Тому установка застосовується в різних країнах і стабільно працює в енергомережах з "розмитим" стандартом якості електроенергії.

Рекуператор установки виготовлений з полістиролу. Ефективність рекуперації установки до 78%. Для захисту від обмерзання рекуператора встановлений захист від обмерзання, який працює таким чином : при зниженні температури повітря після рекуператора і виникненні загрози обмерзання відбувається виключення припливного вентилятора. Витяжне тепле повітря прогріває рекуператор до необхідного значення температури, далі відбувається автоматичне включення припливного вентилятора та установка продовжує працювати у звичайному режимі припливу і видалення повітря.

Як це працює

Повітря з вулиці поступає у фільтр установки під дією припливного вентилятора, далі він потрапляє в рекуператор і безпосередньо в приміщення. Одночасно з цим повітря, яке видаляється з приміщення, проходить через фільтр і потрапляє в рекуператор. У рекуператорі витяжне повітря віддає своє тепло через пластини рекуператора припливному повітрю, причому потоки повітря не перетинаються і повітря не змішуються одне з одним.

Управління роботою установки

Для управління роботою установки використовується пульт управління з можливістю зміни режимів роботи залежно від вимоги споживача. Система автоматики дозволяє установці працювати в трьох режимах:

• вентиляція з мінімальною продуктивністю - 30 м³/год і рівнем шуму 22 дБА
• вентиляція з середньою продуктивністю - 45 м³/год і рівнем шуму 25 дБА
• вентиляція з максимальною продуктивністю - 60 м³/год і рівнем шуму 29 дБА

Приклад організації системи вентиляції

У кожній кімнаті, де потрібно вентиляцію, встановлюється припливно-витяжна установка Вентс Мікра 60. Одна установка здатна забезпечити ефективну вентиляцію в приміщенні площею до 24м².

Припливно-витяжна установка Мікра монтується на фасадну стіну усередині приміщення. Товщина стіни може варіюватися від 100 мм.

На початку, за допомогою кондуктора, який входить в комплект постачання, на стіні розмічаються отвори для повітроводів. Після висвердлювання отворів картонний кондуктор кріпиться до стіни за допомогою дюбелів і шурупів. У отвори вставляються пластикові повітроводи. Кондуктор фіксує повітроводи в потрібному положенні, щоб осі патрубків установки і повітроводів надалі співпали.

Із зовнішнього боку стіни монтується подвійний металевий ковпак, який захищає установку від попадання води і сторонніх предметів. Нижній витяжний повітровід необхідно встановити з ухилом на вулицю, щоб забезпечити відведення конденсату у разі його появи.

Після того, як повітроводи зафіксовані в потрібному положенні ковпаком і кондуктором, щілина між повітроводами і стіною заповнюється монтажною піною(для цього в кондукторові передбачені спеціальні вирізи). Коли піна затвердіє, кондуктор знімається, а надлишки повітроводів зрізуються до рівня поверхні стіни.

Кріплення корпусу установки робиться заздалегідь знявши декоративну панель і вийнявши рекуператор. Корпус установки монтується патрубками в пластикові повітряні канали та фіксується до стіни за допомогою дюбелів і шурупів. Установка поставляється з підключеним кабелем живлення і євровилкою. При необхідності, установка може бути підключена до загальної мережі живлення через клемні виведення. Для цього необхідно від'єднати кабель живлення від клемної коробки та під'єднати заздалегідь виведені дроти живлення. Після завершення монтажу корпусу та електричного підключення необхідно встановити назад рекуператор і лицьову панель.

Гарантія

Виробник гарантує нормальну роботу пристрою впродовж 2 років з дня продажу за умови виконання правил транспортування, зберігання, монтажу і експлуатації. Гарантійний і післягарантійний ремонт робиться на заводі-виробнику.
