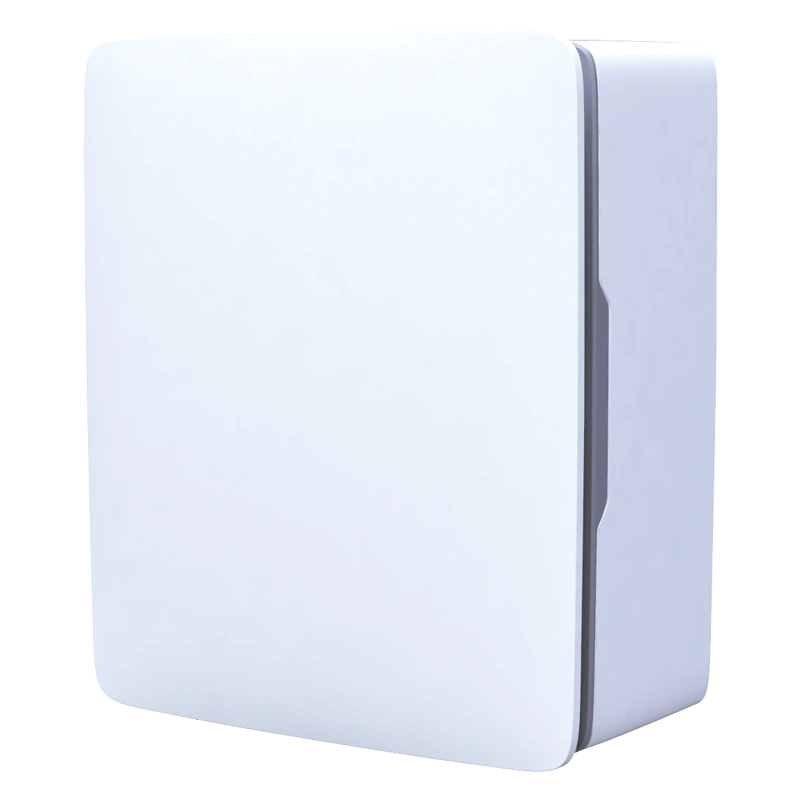

Центробежный вентилятор с датчиком влажности Вентс Фантом Пресс ТН

Центробежный вентилятор Вентс Фантом Пресс ТН с датчиком влажности предназначен для накладного настенного монтажа в вытяжную шахту квартиры. Эта модель используется для вытяжной вентиляции ванной, туалета или кухни квартир многоэтажных домов, где требуется вентилятор с высоким давлением. Вытяжной вентилятор оснащен центробежным рабочим колесом, что делает его способным "продавливать" воздуховоды с высоким сопротивлением и длиной. Эта модель может обеспечить производительность до 107 м³/ч с давлением до 270 Па. Доступны две скорости для различных режимов вентиляции.

Эта модель оборудована следующими датчиками:

• датчик влажности, который может работать в двух режимах – ручной и автоматический
• таймер задержки включения (1, 2 или 5 минут).
• таймер задержки отключения (5, 15 или 30 минут)
• интервальный таймер, включающий вентиляцию каждые 4 часа в 30 минут.

Технические характеристики

Габаритные размеры

График производительности и потерь давления

Применение

• Предназначен для постоянной или периодической вентиляции в ванной, туалете или кухне квартиры
• Устанавливается на стену и соединяется с вытяжной шахтой с помощью патрубка или гибкого воздуховода

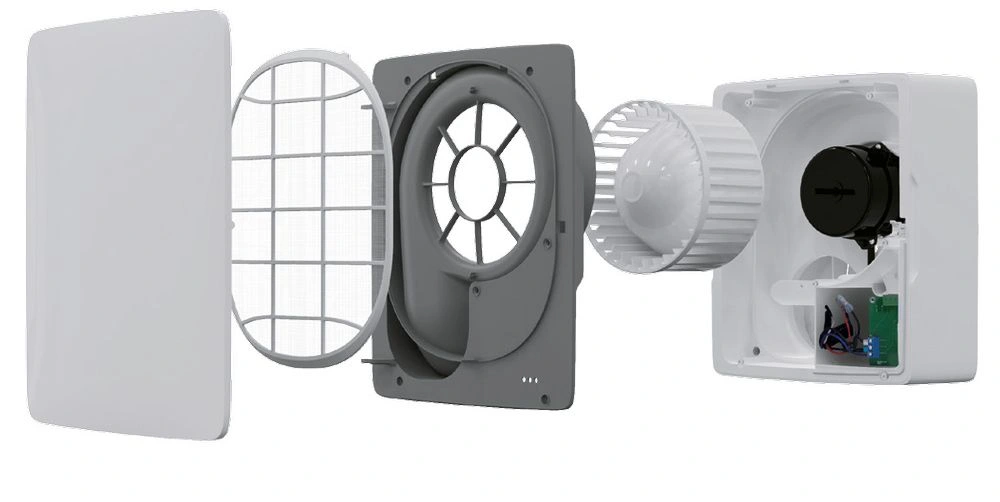

Конструкция

• Обратный гравитационный клапан перекрывает канал при выключенной вентиляции
• Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, устойчивого к ультрафиолету.
• Центробежная крыльчатка обеспечивает высокое давление и низкий уровень шума вентилятора.
• Удаление воздуха происходит через щель между корпусом и лицевой плоской панелью вентилятора.
• Фильтр задерживает пыль и защищает компоненты вентиляционной системы
• Лицевая панель и фильтр легко снимаются и могут мыться в посудомоечной машине

Двигатель

• Надежный однофазный двигатель с низким энергопотреблением на подшипниках качения.
• Предназначен для непрерывной или периодической работы и не требует обслуживания.
• Турбина проходит динамическую балансировку для достижения точных рабочих характеристик и низкого уровня шума.

Управление

Включение и выключение вентиляции осуществляется с помощью внешнего выключателя.

Настройка датчиков производится на плате управления под лицевой панелью с помощью DIP-переключателей.

Датчик влажности

Может работать в двух режимах. Первый – ручной, где вы можете сами установить, на каком уровне влажности (60%, 70%, 80% или 90%) должен срабатывать вентилятор или переходить на более высокую скорость. Второй – автоматический режим. Здесь вентилятор самостоятельно определяет оптимальный уровень влажности для помещения и подстраивается под него. Он делает это, анализируя статистические данные об уровне влажности в помещении.

Таймеры задержки включения и выключения

 После срабатывания выключателя вентилятор автоматически переходит на высокую скорость в течение определенного периода времени, установленного таймером задержки включения. После выключения выключателя устройство продолжает работать на высокой скорости в течение периода, установленного таймером задержки отключения.

Значение задержки включения: 0, 1, 2 и 5 минут

Значение задержки отключения: 0, 5, 15 и 30 минут.

Можно выбрать 1 или 2 скорость на плате.

Интервальное проветривание

Вентилятор автоматически запускается на максимальную скорость в течение 30 минут каждые 4 часа. Если в период ожидания произошло срабатывание выключателя вентилятора, то он запускается и выключается с учетом таймеров задержки и выключения. После чего снова начинается отсчет 4 часов до следующего включения.

Схема подключения

• L – фаза
• N – нейтраль
• LT - высокая скорость
• S - переключатель скоростей (в самом устройстве)

Монтаж

Бытовой центробежный вентилятор подходит для настенного монтажа. Вентилятор можно монтировать как вертикально, так и горизонтально на стене с выбросом воздуха в вентиляционную шахту напрямую или через круглый воздуховод соответствующего диаметра.

При удаленном размещении вентиляционной шахты возможно использование гибкого воздуховода диаметром 100 мм. Подсоединение воздуховода к выходному фланцу вентилятора осуществляется с помощью хомута. Корпус крепится к стене с помощью шурупов.

Рекомендуемые расстояния при различных вариантах монтажа
