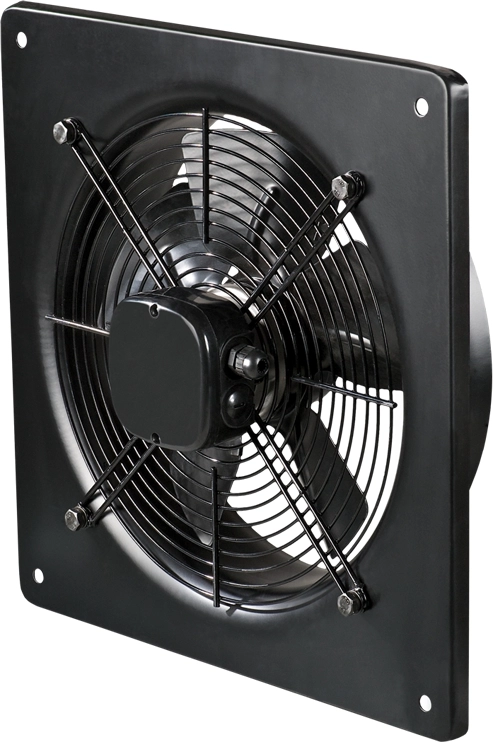

Осевой вентилятор Вентс ОВ 4Д 250

Осевой вентилятор Вентс ОВ 4Д 250 предназначен для вытяжной или приточной вентиляции помещений без воздуховодов. Вентилятор оснащён монтажной квадратной пластиной 370х370 мм и способен перемещать воздух с температурой от -30°С до +60°С с максимальной производительностью 850 м³/ч. Монтаж осуществляется в отверстие стены диаметром не менее 260 мм.

Основные характеристики

• Производительность: 850 м³/ч
• Диапазон температур: -30°С до +60°С
• Тип двигателя: трифазный четырёхполюсный
• Класс защиты двигателя: IP44
• Срок службы: до 40 000 часов

Конструкция

Корпус и крыльчатка вентилятора изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ оснащён внешней клеммной коробкой на корпусе.

Двигатель

В зависимости от модели используются двух- или четырёхполюсные асинхронные двигатели в одно- или трёхфазном исполнении с внешним ротором. Они оснащены встроенной тепловой защитой с автоматическим перезапуском. Использование подшипников качения обеспечивает длительный срок службы до 40 000 часов.

Регулирование скорости

Регулирование скорости вентилятора может осуществляться с помощью:

• автотрансформаторного устройства;
• частотного регулятора.

К одному регулирующему устройству могут подключаться несколько вентиляторов, если общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Ступенчатое регулирование

Трифазный регулятор скорости Вентс серии РСА5Д* используется для ступенчатого изменения производительности вентиляционных систем. Имеет пять скоростей с выходным напряжением: 90В, 150В, 200В, 280В, 400В.

Плавное регулирование частотным преобразователем

Частотный регулятор Вентс серии ВФЕД* применяется для изменения производительности вентиляторов с трифазными двигателями. Позволяет питать трифазный вентилятор от бытовой сети 220 В.

Монтаж

Промышленный вентилятор устанавливается на поверхность стены с помощью:

• квадратной присоединительной пластины (серия ОВ);
• круглой присоединительной пластины (серия ОВК);
• соединительных фланцев (серия ВКФ — монтаж в канал).

Подача питания осуществляется через выносную клеммную коробку. Электрическое подключение и монтаж должны выполняться согласно инструкции и схеме на клеммной коробке.
