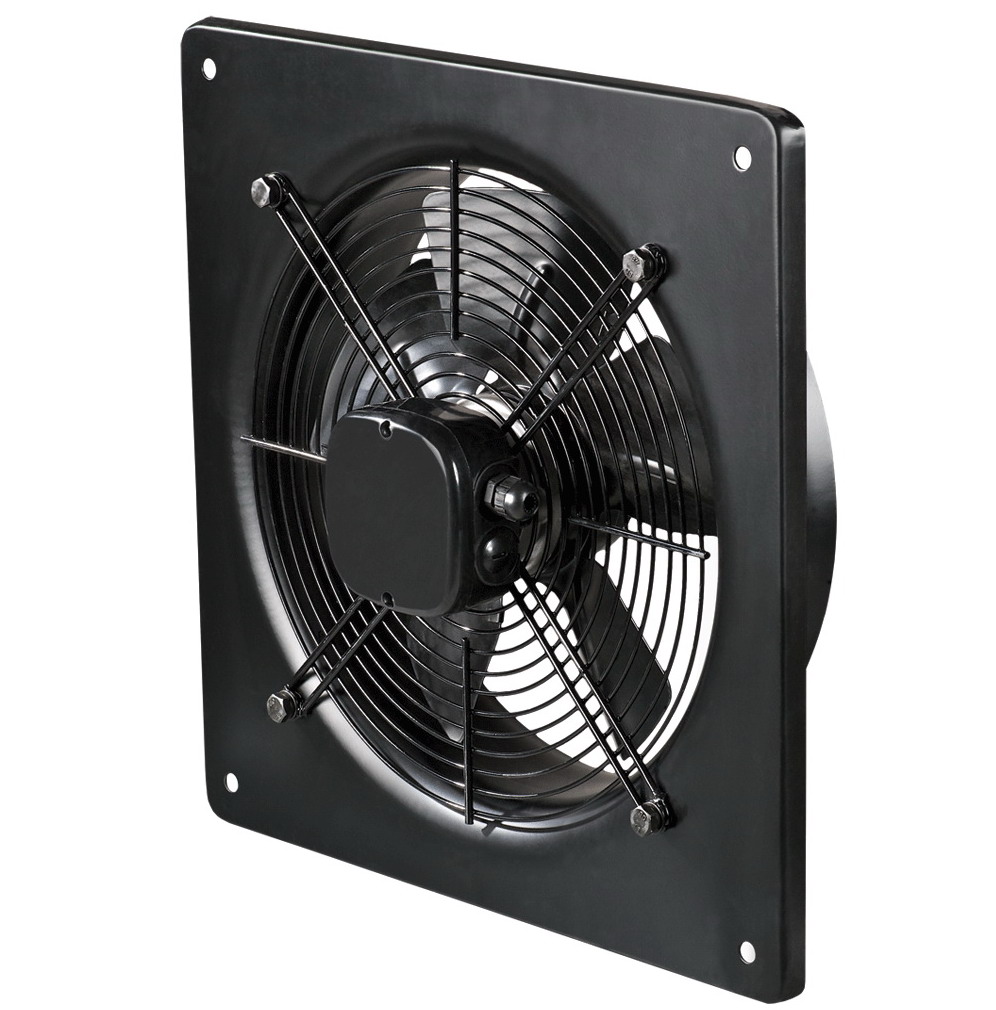

Осевой вентилятор Вентс ОВ 4Е 450

Вентилятор Вентс ОВ 4Е 450 предназначен для использования в системах вытяжной, иногда приточной вентиляции. Осевой вентилятор оснащен квадратной монтажной пластиной 576х576 мм для установки непосредственно в отверстие стены диаметром 465 мм. Может перемещать воздух с температурой от -30°С до +60°С и максимальной производительностью 4680 м³/ч. Вентилятор оборудован однофазным двигателем с термозащитой. Возможна регулировка производительности с помощью регулятора скорости (поставляется отдельно).

Осевые вентиляторы развивают высокую производительность, но имеют низкое давление, поэтому рекомендуется использовать их для вентиляции помещений, где не требуется установка воздуховодов.

Конструкция

Корпус и крыльчатка вентилятора Вентс ОВ 4Е 450 изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК оснащена шнуром для выносного подключения. Вентилятор серии ВКФ имеет внешнюю клеммную коробку на корпусе.

Двигатель

В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором, оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение подшипников качения обеспечивает срок службы до 40 000 часов. Класс защиты двигателя: IP44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристорного регулятора или автотрансформатора. К одному регулирующему устройству можно подключать несколько вентиляторов, если общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Возможна установка регулятора скорости РС-1-400 (поставляется отдельно).

Монтаж

Вытяжной вентилятор устанавливается на поверхность стены с помощью квадратной (серия ОВ) или круглой (серия ОВК) монтажной пластины. Вентилятор серии ВКФ устанавливается в канал с помощью соединительных фланцев. Подача питания осуществляется через выносную клеммную коробку. Электрическое подключение и установка выполняются согласно инструкции и электрической схеме на клеммной коробке.
