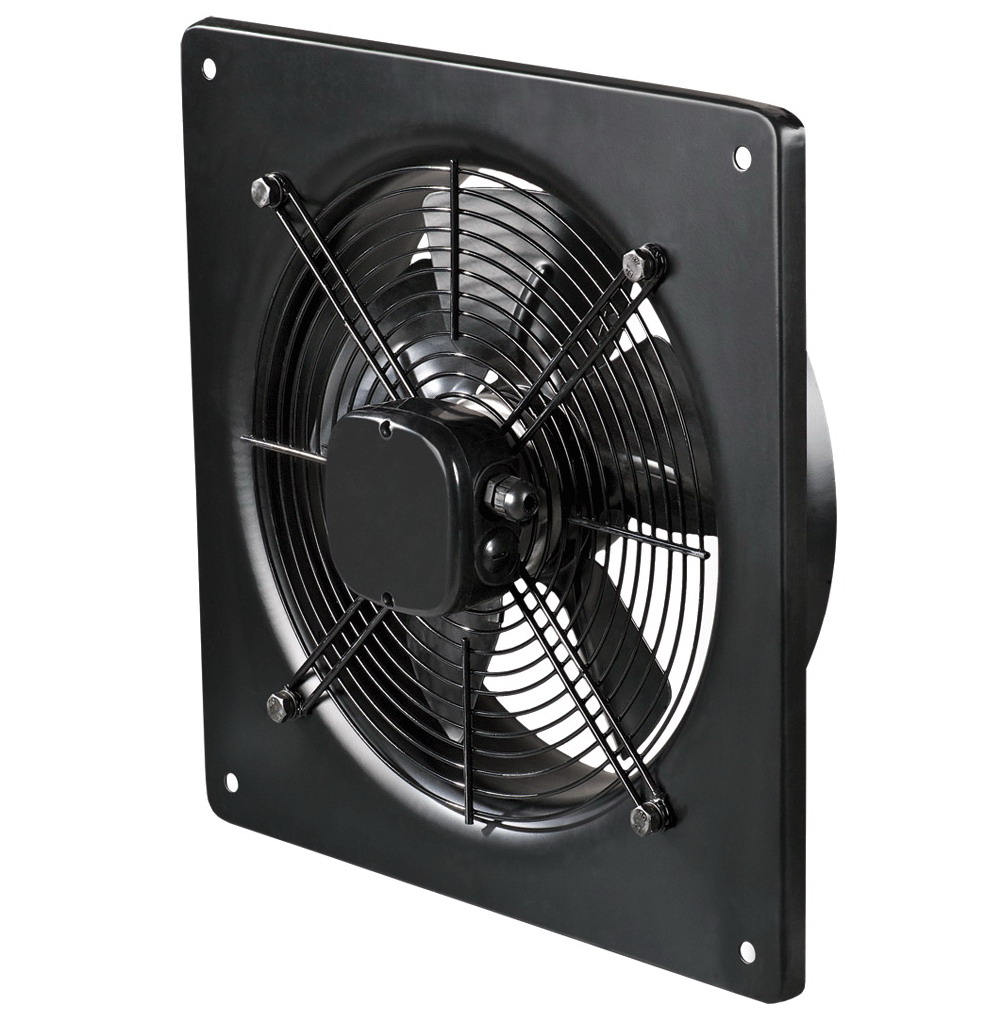

Осевой вентилятор Вентс ОВ 4Е 550

Вентилятор Вентс ОВ 4Е 550 чаще всего используется для вытяжной вентиляции помещений, где не требуется подключение воздуховодов. Вентиляторы этого типа обеспечивают высокую производительность при низком энергопотреблении, но имеют небольшое давление, которого недостаточно для "продавливания" длинных участков воздуховодов и решеток. В отдельных случаях можно подключить небольшой участок воздуховода.

Модель оснащена монтажной пластиной 725х725 мм и может перемещать воздух с температурой от -30°С до +60°С при максимальной производительности 8800 м³/ч. Используется однофазный двигатель. Возможна регулировка производительности с помощью регулятора скорости (поставляется отдельно). Монтаж осуществляется в отверстие стены диаметром минимум 570 мм.

Конструкция

Корпус и рабочее колесо вентилятора Вентс ОВ 4Е 550 изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ оснащен внешней клеммной коробкой на корпусе.

Двигатель

В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором, оснащенные встроенной тепловой защитой с автоматическим перезапуском. Использование подшипников качения обеспечивает срок службы до 40 000 часов. Класс защиты двигателя: IP44.

Регулирование скорости

Плавное или ступенчатое регулирование осуществляется с помощью тиристорного регулятора или автотрансформатора. К одному регулирующему устройству можно подключать несколько вентиляторов, если общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Возможна установка плавного регулятора скорости РС-4-ПС (поставляется отдельно).

Монтаж

Промышленный вентилятор устанавливается на поверхность стены с помощью квадратной (серия ОВ) или круглой (серия ОВК) монтажной пластины. Вентилятор серии ВКФ устанавливается в канал с помощью соединительных фланцев. Подача питания осуществляется через выносную клеммную коробку. Электрическое подключение и установка выполняются согласно инструкции и электрической схеме, указанной на клеммной коробке.
