Приточно-вытяжная установка Вентс Enave 240 P A14

 Приточно-вытяжная установка Vents Enave 240 P предназначена для вентиляции квартиры, дома или коммерческого помещения. Агрегат может обеспечить перемещение воздуха через систему воздуховодов с максимальной производительностью до 313 м³/ч. Подключается к системе круглых пластиковых, оцинкованных или гибких каналов с диаметром 160 мм. Подогрев воздуха происходит с помощью противоточного полистирольного рекуператора от тепла вытяжного воздуха.

 Максимальное потребление электроэнергии не превышает 168 Вт в час. В этой модели используются ЕС-вентиляторы нового поколения. Управление режимами работы вентиляции зависит от типа выбранной автоматики: с помощью настенного пульта А14 или с помощью приложения на смартфоне (система А21). Вентиляционный агрегат полностью готов к работе.

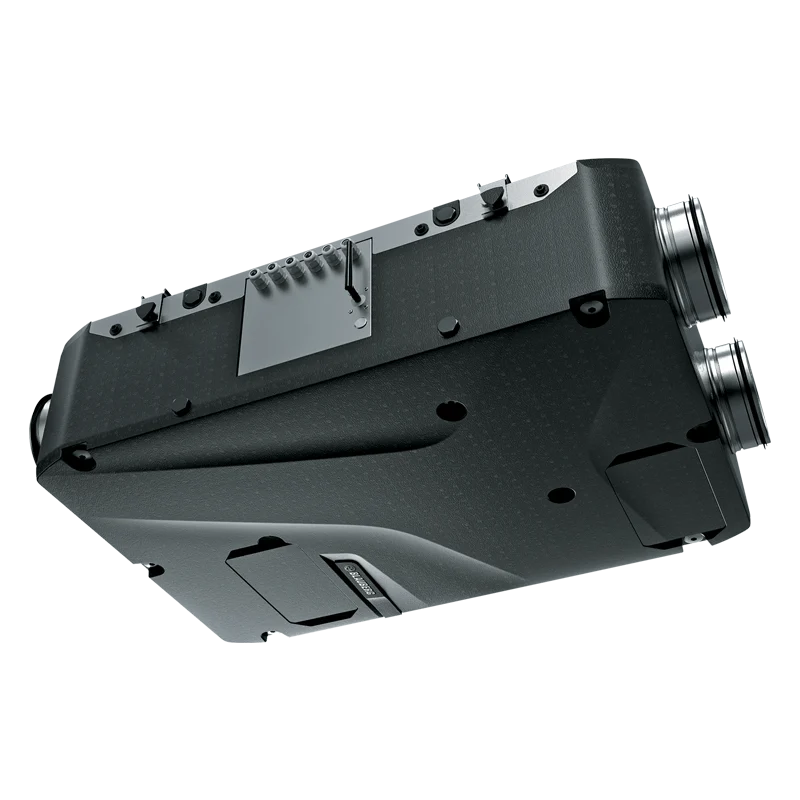

Вентиляционная установка Вентс Enave 240 Р размещена в корпусе из вспененного полипропилена. Использование такого материала имеет несколько весомых преимуществ: отличные теплоизоляционные свойства уменьшают теплопотери и уровень шума, легкость конструкции упрощает монтаж, малое влагопоглощение от 0,01 до 0,03 % не способствует образованию плесени, грибков или коррозии других компонентов.

На корпусе расположены патрубки для подключения к круглым каналам.

Как работает рекуператор воздуха

Для подогрева воздуха используется рекуперация тепла с помощью полистирольного рекуператора противоточного типа. Воздух с улицы и помещения попадает в установку через воздуховоды принудительно с помощью бескорпусных вытяжного и приточного вентиляторов. Когда холодный воздух заходит в установку, он очищается приточным фильтром и попадает в рекуператор. В то же время вытяжной теплый воздух из помещения также поступает к рекуператору с другой стороны, но он имеет более высокую температуру. Эти потоки воздуха встречаются в регенераторе, но не смешиваются. Вытяжной воздух нагревает пластины, которые отдают тепло, содержащиеся в нем, приточному воздуху.

Для предотвращения обмерзания рекуператора используется автоматическая защита.

Защита от обмерзания

Автоматическая защита срабатывает, когда температура вытяжного воздуха за рекуператором становится ниже чем +3°С. Она выключает приточный вентилятор, а вытяжной продолжает работать. Холодный воздух не поступает в рекуператор и он начинает разогреваться теплым воздухом из помещения. После повышения температуры воздуха до требуемого значения автоматически включается приточный вентилятор. Этот процесс цикличный и повторяется снова. При очень низких температурах внешнего воздуха, производительность приточной вентиляции уменьшается.

Вентиляторы

Для перемещения воздуха используются центробежные вентиляторы, которые оборудованы ЕС-двигателями с внешним ротором. Лопатки на крыльчатке загнуты назад, рабочее колесо проходит балансировку в заводских условиях.

Фильтры

Для очистки приточного воздуха и защиты элементов вентиляционного агрегата от загрязнения устанавливаются два фильтра: приточный и вытяжной с классом очистки G4. Фильтрующий элемент является сменным, периодически необходимо его чистить с помощью пылесоса.

Байпас

Для использования в летний период, когда рекуперация не нужна, используется байпас. Он направляет поток воздуха в обход рекуператора.

Отведение дренажа

При процессе регенерации тепла может образовываться дренаж, который необходимо отводить в систему канализации. Изделие оснащено дренажным патрубком.

Управление

Управление вентиляцией возможно либо настенной панелью, которая соединяется с установкой проводом (система А14) или с помощью приложения Vents Home на вашем смартфоне (система А21).

Автоматика А14

Приточно-вытяжная система вентиляции управляется настенной панелью А14. Она устанавливается на стену, с установкой соединяется проводом.

С помощью системы управления можно выполнять следующие действия:

• Включить/выключить агрегат;
• Выбрать производительность: минимальная, средняя или максимальная.
• Узнать о загрязнении фильтра.
• Узнать о аварийной ситуации

Также предусмотрено подключение датчиков СО2, влажности или любого другого сенсора (релейный вход), по сигналу которого может происходить переключение производительности на максимальную (Все датчики приобретаются отдельно, в комплект поставки не входят).

Система А21

Для управления нужен смартфон с операционной системой Android или IOS. Скачать приложение вы можете по ссылке или с помощью QR-кода.

Какие функции управления есть в приложении

• Включение или выключение.
• Выбор нужной производительности. Доступны три скорости, можно настроить каждую из них.
• Дистанционное управление через сервер. Установкой можно управлять через облачный сервер.
• Недельный таймер. Вы можете настроить время, когда вентиляция будет включаться или выключаться в зависимости от своих потребностей. Для этого нужно выставить дату и время.
• Таймер. Установка будет работать в выбранном режиме в течение времени, выбранного на таймере, после чего выключится.
• Защита рекуператора. При низких температурах снаружи автоматически включается защита устройства от обмерзания.
• Контроль минимальной температуры приточного воздуха. В этом режиме будет автоматически поддерживаться необходимая температура приточного воздуха.
• Таймер замены фильтра. Определяет время, когда загорится индикатор замены фильтра. По умолчанию 90 дней.
• Интеграция в систему "Умный дом" или BMS. Контроллер системы автоматики позволяет интегрировать систему вентиляции в вашу интеллектуальную систему управления домом.
• Подключение датчиков качества воздуха. Поддерживается возможность подключения следующих датчиков: датчик влажности, датчик СО2, датчик VOC и датчик PM2.5 (датчики приобретаются отдельно).

Рекомендации по монтажу и эксплуатации

Агрегат нужно разместить в подсобном или нежилом помещении с температурой окружающего воздуха выше +1°С и влажностью до 60% без образования конденсации.

Установка предназначена для постоянной непрерывной эксплуатации. Если нет потребности в вентиляции, рекомендуется использование минимально возможную производительность.

Агрегат подвешивается к потолку с помощью анкерных резьбовых шпилек. На корпусе расположены монтажные отверстия.

Воздуховоды с обеих сторон должны быть прямыми на длину до 3 диаметров со стороны входа и длиной один диаметр со стороны выхода. Приточный воздуховод, по которому будет забираться воздух со стороны улицы, нужно изолировать. Если это пластиковый или оцинкованный канал, то пенофолом. Если это гибкий воздуховод, то нужно использоввать изолированный тип.

Рекомендуется установить обратные клапаны или воздушные заслонки на оба воздуховода между улицей и помещением.

Для уменьшения уровня шума от вентиляции нужно установить шумоглушители на вентиляционные каналы между установкой и помещением.
