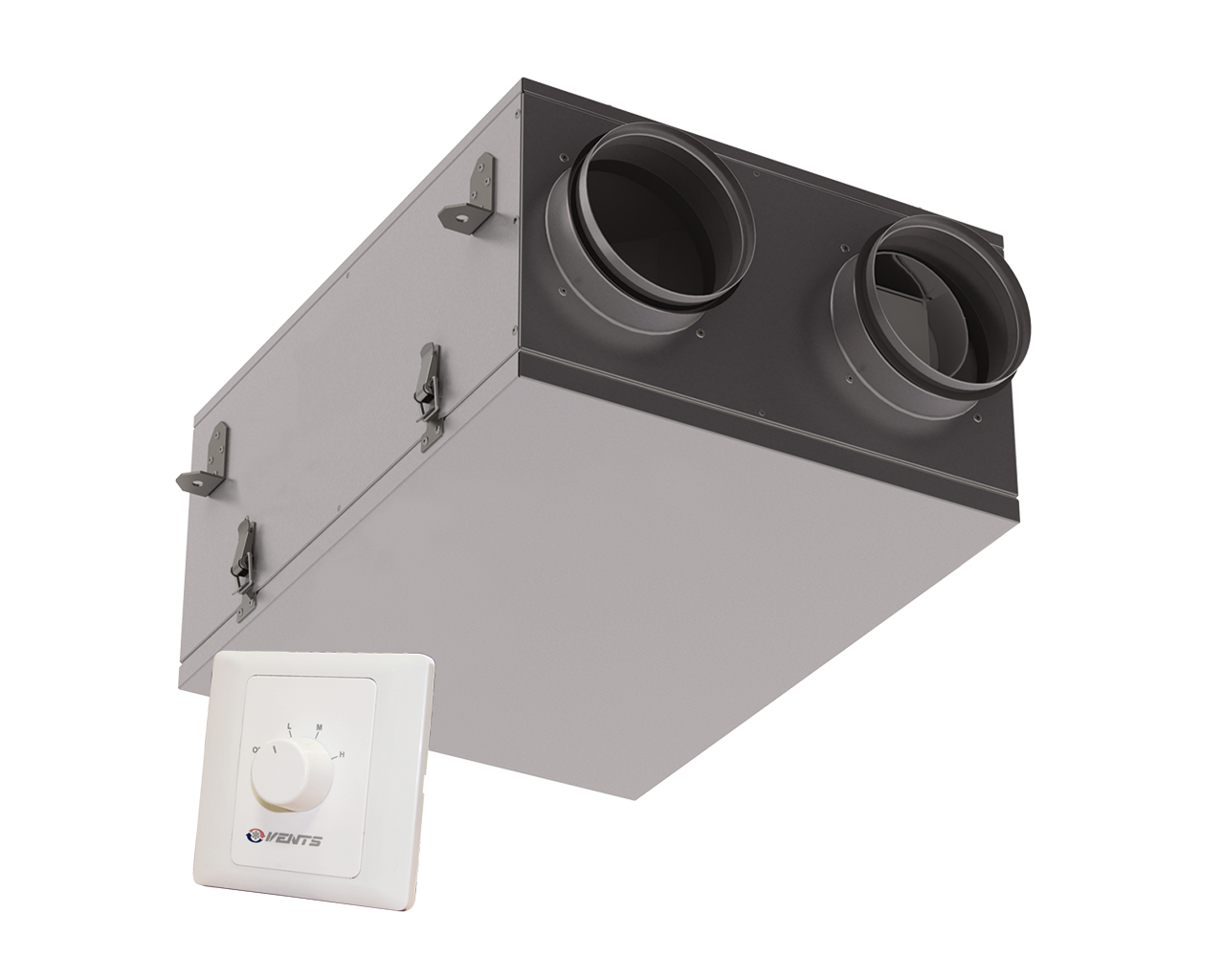

Приточно-вытяжная установка Вентс ВУЭ 100 П мини

Приточно-вытяжная установка с рекуперацией Вентс ВУЭ 100 П мини предназначена для обеспечения вентиляции одной комнаты в квартирах, частных домах, мастерских, коммерческих помещениях. Иногда этой установкой можно обеспечить вентиляцию в двух комнатах, если требуемый расход воздуха в этих комнатах невысокий.

 Данная модель оборудована энтальпийным рекуператором, в котором происходит рекуперация тепла и влаги приточному воздуху.

Вентиляционная установка является полностью готовым моноблочным устройством. В агрегате выполняется фильтрация, подача свежего воздуха, подогрев его при необходимости, удаление отработанного воздуха. Пластинчатый рекуператор с большой эффективностью обеспечивает подогрев свежего воздуха с улицы перед подачей его в помещение в холодный период года. При этом в установке нет отдельного электрического нагревателя, что позволяет существенно экономить на эксплуатационных тратах. Потребление установки в диапазоне 30 - 56 Вт в зависимости от скорости вентилятора.

Установку можно монтировать в межпотолочном пространстве, между капитальным потолком и подвесным. Также возможен монтаж к потолку в подсобном помещении, таком как балкон, кладовка, гардеробная и др. Высота установки всего 215 мм. Для подачи воздуха и удаления используются гибкие или жесткие воздуховоды диаметром 125 мм. Расход воздуха регулируется переключателем.

Вентиляторы

В установке используются центробежные вентиляторы с вперед загнутыми лопатками. Двигатель вентиляторов оборудован подшипниками качения, что положительно сказывается на сроке службы - до 40 000 часов. Вентиляторы экономичные, малошумные. Уровень шума установки от 24-41 дБА (в зависимости от скорости).

Фильтры

Для предотвращения попадания в помещение пыли, пыльцы и других загрязнений, также для защиты компонентов установки от этих загрязнений в ВУЭ 100 П мини используются два фильтра со степенью очистки G4.

Корпус

Корпус вентиляционной установки выполнен из холоднокатаной оцинкованной стали. Алюмоцинк имеет свойство отражать большую часть тепла. Надежность оцинкованной стали преимущественно обеспечивается сохранностью цинкового слоя. Сталь покрытая алюмоцинком, прослужит до 25 лет. Дополнительно корпус тепло и звукоизолирован слоем пенофола толщиной 15 мм. Для монтажа на корпусе установлены уголки. Для сервисного обслуживание одна из стенок корпуса выполнена откидной на петлях.

Рекуператор

Рекуператор пластинчатый перекрёстного тока позволяет утилизировать тепло с высокой эффективностью – до 72 %. Полученное тепло от вытяжного воздуха передаются приточному, конструкция рекуператора такова, что смешение этих потоков невозможно

Управление установкой

При помощи переключателя возможно задание 3-х скоростей - 55, 74 и 100 м.куб. в час. Для защиты рекуператора от обмерзания в зимний период года в установке есть встроенная защита от обмерзания - реле-термостат. В случае угрозы обмерзания рекуператора происходит автоматическое отключение приточного вентилятора, вытяжной вентилятор продолжает работать. Таким образом происходит прогрев рекуператора до необходимой температуры, после чего включается приточный вентилятор и установка продолжает работать в нормальном режиме.

Установка обеспечивает одновременную подачу воздуха и вытяжку в помещении. Теплый воздух с температурой +21°С (см. рисунок выше) удаляется из помещения и поступает в установку. Далее он проходит фильтр и попадает в рекуператор. При прохождении вытяжного воздуха через рекуператор он отдает часть своего тепла пластинам рекуператора и удаляется на улицу.

Свежий воздух с улицы с температурой - 5°С через фильтр поступает в рекуператор, где получает тепло, отданное вытяжным воздухом, и поступает в сеть воздуховодов уже с температурой + 15°С.

Таким образом рекуператор позволяет существенно сэкономить тепловую энергию, использовать тепло жилого помещения для подогрева приточного воздуха для вентиляции.
