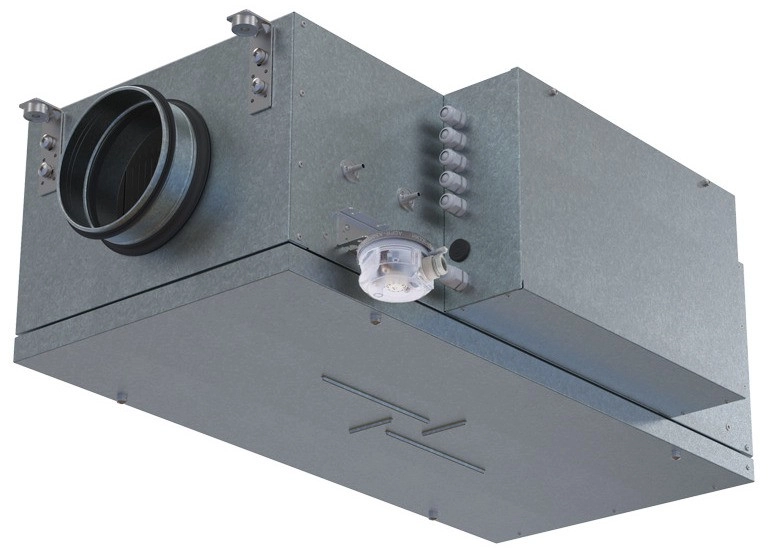

Приточная установка Вентс МПА 300 Е-1,7 А70

Приточная установка Вентс МПА 300 Е-1,7 А70 оснащена электрическим нагревателем и системой автоматики. Она предназначена для подачи чистого свежего воздуха с улицы в помещение. Полностью готова к работе и подключается к системе воздуховодов с диаметром 160 мм. Модель оснащена нагревателем мощностью 1,7 кВт и обеспечивает производительность 380 м³/ч.

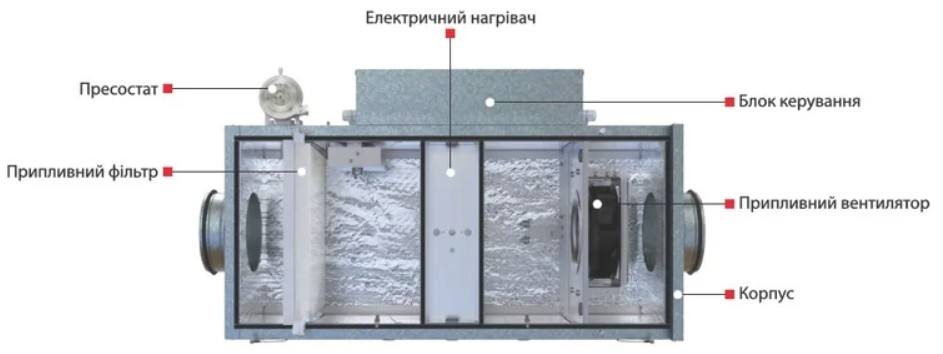

Корпус

Изготовлен из стали с алюмоцинковым покрытием для предотвращения коррозии. Для шумоизоляции используется минеральная вата толщиной 30 мм, что снижает теплопотери и уменьшает уровень шума.

Нижняя часть корпуса закрыта крышкой, которую можно снять для обслуживания. Крышка крепится четырьмя болтами. На корпусе установлен блок управления с подключением через кабельный ввод. Установка может поставляться с левым или правым расположением блока управления.

Нагреватель

Применяется однофазный электрический нагреватель. Калорифер оснащен двойной защитой от перегрева (два термостата: с низким порогом срабатывания и автоматическим возвратом с высоким порогом, ручной перезапуск). Работой нагревателя управляет система автоматики.

Управление

Используется контроллер А70 и кнопочный пульт управления П2-10. Система автоматики обеспечивает следующие функции:

• Включение и выключение установки
• Включение и выключение нагревателя
• Контроль температуры воздуха в воздуховоде
• Включение и выключение вытяжного вентилятора (приобретается отдельно)
• Управление приводом воздушной заслонки
• Вход для пожарной сигнализации

Через пульт можно включать/выключать агрегат и отключать нагрев воздуха. Температура в канале устанавливается на плате контроллера.

Фильтрация

Для очистки уличного воздуха используется фильтр класса Coarse 90% (класс G4). Устанавливается перед нагревателем и вентилятором, защищает элементы установки от загрязнений и обеспечивает подачу чистого воздуха. Фильтр требует периодической очистки.

Вентилятор

Воздух перемещается бескорпусным радиальным вентилятором с загнутыми назад лопастями. Двигатель оснащен тепловой защитой и не требует обслуживания. Балансировка крыльчатки выполнена для точных рабочих характеристик.

Канальный датчик

Устанавливается в воздуховоде после агрегата по ходу движения воздуха и подключается через клеммник согласно схеме подключения.

Правила монтажа

• Эксплуатация при температуре от +1°С до +40°С и относительной влажности не выше 80% без конденсации.
• Монтаж совместно с круглыми воздуховодами в разрыв канала с учетом направления потока (стрелка на корпусе).
• Сохранять прямые участки воздуховодов: 1 диаметр на входе, 3 диаметра на выходе.
• Для снижения шума использовать гибкие вставки и шумоглушители до и после агрегата.
• Установка возможна на полу, потолке или на стене с кронштейнами.
• Обеспечить доступ к обслуживанию и блоку управления.
