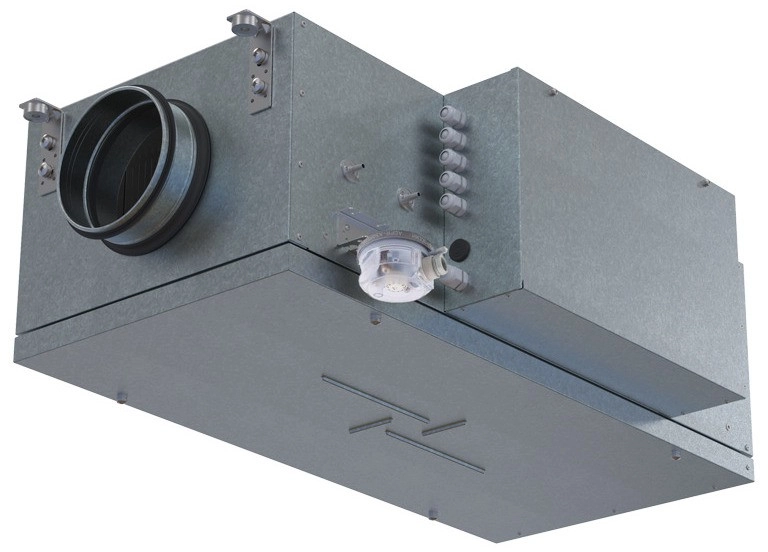

Приточная вентиляционная установка Вентс МПА 400 Е-6,0 А70

Приточная установка Вентс МПА 400 Е-6,0 А70 оснащена электрическим нагревателем и системой автоматики. Агрегат предназначен для подачи чистого свежего воздуха с улицы в помещение. Полностью готов к работе и подключается к системе воздуховодов круглого сечения 200 мм.

Модель оборудована нагревателем мощностью 6,0 кВт и обеспечивает производительность до 530 м³/ч.

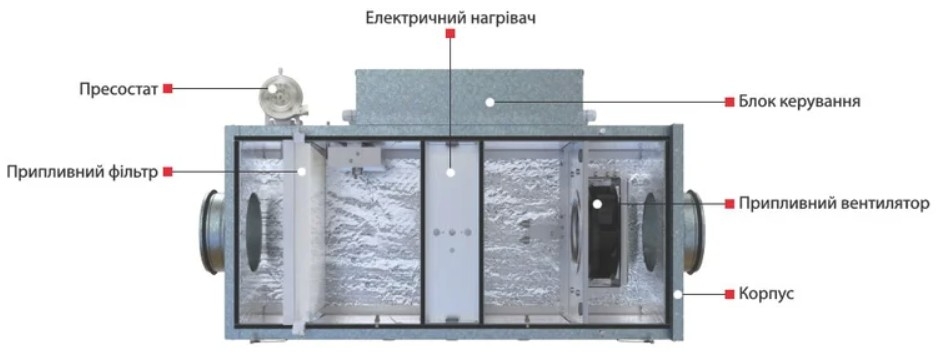

Корпус

• Изготовлен из стали с алюмоцинковым покрытием для защиты от коррозии.
• Тепло- и шумоизоляция — минеральная вата толщиной 30 мм.
• Съемная нижняя крышка для обслуживания (крепится четырьмя болтами).
• На корпусе установлен блок управления с кабельным вводом.
• Возможна левая или правая установка блока управления.

Нагреватель

• Однофазный электрический нагреватель.
• Двойная защита от перегрева:
  • Два термостата с низким порогом срабатывания.
  • Автоматический возврат с высоким порогом срабатывания.
  • Ручной перезапуск.
• Работой нагревателя управляет система автоматики.

Управление

Для управления используется контроллер А70 и кнопочный пульт управления П2-10.

• Включение и выключение установки
• Включение и выключение нагревателя
• Контроль температуры воздуха в воздуховоде
• Включение и выключение вытяжного вентилятора (приобретается отдельно)
• Управление приводом воздушной заслонки
• Вход для подключения пожарной сигнализации

Температура воздуха в канале задается на плате контроллера.

Фильтрация

Используется фильтр класса Coarse 90% (G4), который устанавливается перед нагревателем и вентилятором. Защищает элементы установки от загрязнений и обеспечивает подачу чистого воздуха. Требуется периодическая очистка фильтра.

Вентилятор

• Бескорпусный радиальный вентилятор с загнутыми назад лопатками.
• Двигатель оснащен тепловой защитой.
• Не требует обслуживания.
• Балансировка крыльчатки для точных рабочих характеристик.

Канальный датчик

Устанавливается в воздуховоде после агрегата по направлению движения воздуха. Подключается через клеммник согласно схеме подключения.

Правила монтажа

• Монтаж и эксплуатация допускаются в помещении с температурой от +1°C до +40°C и относительной влажностью не более 80% без конденсации.
• Монтаж осуществляется в разрыв канала с учетом направления потока воздуха (указано стрелкой на корпусе).
• Необходимо предусмотреть прямые участки воздуховодов:
  • Со стороны входа — не менее 1 диаметра.
  • Со стороны выхода — не менее 3 диаметров.
• Для снижения уровня шума рекомендуется использовать гибкие вставки и шумоглушители до и после агрегата.
• Возможен монтаж на полу, потолке или на стене с помощью кронштейнов.
• При монтаже необходимо обеспечить доступ для обслуживания и к блоку управления.
