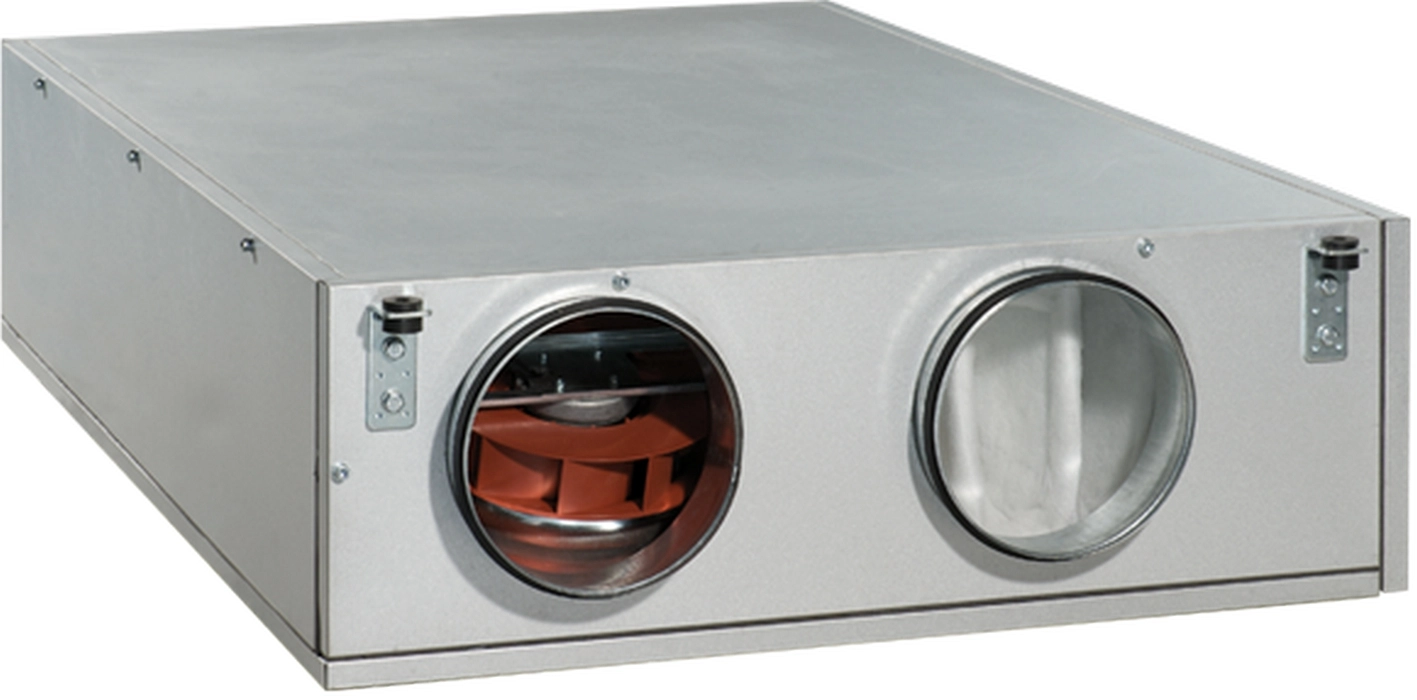

Приточно-вытяжная установка Вентс ВУТ 550 ПБЭ ЕС П А21

Приточно-вытяжная установка Вентс ВУТ 550 ПБЭ ЕС представляет собой компактный вентиляционный агрегат с рекуперацией тепла и электрическим нагревом. Установка предназначена для обеспечения полноценной вентиляцией жилых или коммерческих помещений. Для нагрева свежего воздуха используется рекуператор и электрический нагреватель мощностью 2 кВт. Номинальная производительность установки составляет 620 м3/ч.

Вентиляционная установка поставляется полностью готовой к работе, комплектуется системой автоматики на базе контроллера А21. Управление установкой осуществляется смартфоном с помощью приложения Vents AHU или через систему "Умный дом".

К агрегату подключаются воздуховоды с диаметром 200 мм или прямоугольные воздуховоды с такой же площадью сечения.

Корпус

Корпус выполнен из алюмоцинка с внутренней изоляцией минеральной ватой толщиной 20 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.

Двигатель

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

Рекуператор

В установках применяются противоточный канальный рекуператор из полистирола. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен электрический нагреватель. Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается калорифер и нагревает воздух, поступающий в помещение.

Байпас

Используется для летнего режима, когда рекуперация не нужна и защиты рекуператора от обмерзания.

Управление

Установка укомплектована встроенной системой автоматики А21. Дистанционная панель в комплект поставки не входит (при необходимости панель управления А25 приобретается отдельно).

Управление осуществляется:

• с помощью мобильного приложения Vents AHU на смартфоне через WiFi
• с помощью интеграции в систему Умный дом или BMS (Building Management System)

Что может делать автоматика

С помощью мобильного приложения Vents AHU можно:

• управлять всеми режимами удаленно через облачный сервер
• включать и выключать установку
• задавать желаемую температуру приточного воздуха
• менять производительность установки.
• открыть или закрыть байпас для летнего режима, когда не требуется рекуперация
• настроить работу установки по недельному таймеру, можно задать автоматическое включение и выключения системы вентиляции в зависимости от времени и дня недели
• индикации необходимости очистки или замены фильтров по счетчику моточасов или по данным от прессостата

Также программа сигнализирует об аварии, система может останавливаться по сигналу от щита автоматики. При необходимости также может регулировать работу электроприводов приточной и вытяжной заслонки (приобретаются отдельно).

Дополнительные функции автоматики

Возможно подключение следующих датчиков (приобретаются отдельно):

• Датчик CO2
• Датчик пыли PM2.5
• Датчик качества воздуха VOC
• Датчик пожарной сигнализации
• Датчик влажности

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.
