Артикул: 0687907311
Код товару: 108305

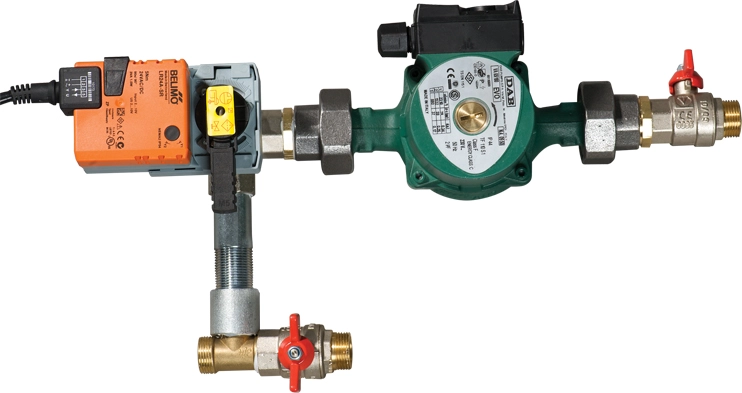

Змішувальний вузол з насосом Вентс УСВК-2-40
Немає в наявності
10 відгуків
Артикул: 0687907311
Код товару: 108305
10 відгуків
Отримати пропозицію з оптовими цінами менеджера
131 933 грн
Немає в наявності
131 933 грн
Оптова пропозиція
131 933 грн.
Ми є офіційним дилером торгової марки Вентс в Україні
Остерігайтеся підробок і сірих товарів
Перегляньте схожі моделі
Нагрівач повітря Вентс НК 100-1,8-1
4 507 грн
Нагрівач повітря Вентс НК 250-3,0-1
7 378 грн
Нагрівач повітря Вентс НК 250-1,2-1
5 170 грн
Ми є офіційним дилером торгової марки Вентс в Україні
Остерігайтеся підробок і сірих товарів
Характеристики
Призначення
:
для вентиляції
Підключення
:
бічне
З'єднання
:
фланцеве
Підключення до колектора/теплообмінника
:
2"
Підключення до контуру опалення
:
2"
Продуктивність Kvs
:
27 м³/год
Помпа
:
DAB BPH 120/280.50T
Електроживлення
:
400 В
Особливості з насосом,триходовий клапан з електроприводом
:
з насосом,триходовий клапан з електроприводом
Комплектація
:
циркуляційний насос,триходовий клапан з електроприводом,кульові крани
Ширина
:
660 мм
Висота
:
474 мм
Глибина
:
312 мм
Всі характеристики
Змішувальний вузол УСВК призначений для плавного регулювання витрати теплоносія у вентиляційних системах, в яких для нагрівання або охолодження повітря використовуються водяні нагрівачі та охолоджувачі. Вузол плавно регулює витрату теплоносія, що надходить теплообмінник, і таким чином підтримує задану температуру припливного повітря. Вузол УСВК совместим з канальними нагрівачами НКВ, канальними охолоджувачами ОКВ, а також з усіма вбудованими водяними теплообмінниками (нагрівачами та охолоджувачами) припливних та припливно-витяжних агрегатів.
Конструкція та опис роботи
Конструкція УСВК представлена малюнку 1. Циркуляційний насос змішувального вузла (1) забезпечує безперервну циркуляцію теплоносія через теплообмінник. Перед циркуляційним насосом встановлений триходовий кран (3) з електроприводом (2), який змішує два потоки рідини – воду із системи опалення (охолодження) та воду, яка вже пройшла через теплообмінник і повертається до нього через рециркуляційну перемичку (4). Триходовий кран плавно змінює пропорцію, в якій ці два потоки змішуються, і таким чином регулює температуру рідини, що надходить у теплообмінник. Електропривод крана керується сигналом 0-10В системи автоматики вентиляційної системи.
Підключення УСВК до водяного контуру
Змішувальні вузли УСВК підключаються безпосередньо до теплообмінника вентиляційної установки та до гідравлічної мережі тепло/холодопостачання за допомогою трубопроводів та/або гнучких шлангів. У разі з'єднання елементів гідравлічної мережі гнучкими шлангами, змішувальний вузол необхідно жорстко закріпити до стіни та/або жорсткої конструкції. При установці змішувального вузла необхідно обов'язково забезпечити горизонтальне положення осі вала мотора, а також виключити можливість передачі механічних навантажень на УСВК від трубопроводів, що підключаються. Підключення до магістралі повинно проводитися так, щоб унеможливити будь-які навантаження, що призводять до механічних пошкоджень та порушення герметичності УСВК. При підключенні трубопроводів забезпечте доступ для швидкого їх від'єднання для проведення планових та ремонтних робіт.
Електричне підключення
Усі електричні підключення повинні виконуватися особами, які мають необхідну кваліфікацію та допуски. Перед підключенням насоса забезпечте його заземлення. Виключіть можливість випадкового дотику до силових дротів.
Умови експлуатації УСВК
Підшипники двигуна насоса змащуються рідиною, що перекачується. Однофазні насоси не потребують додаткового захисту від навантаження. Для насосів трьохфазних моделей необхідно передбачити зовнішній захист від навантаження. Максимально допустимий тиск теплоносія у вузлі: 10 бар.
Коефіцієнт пропускання
коефіцієнт пропускання , де & Delta; pv100 — втрата тиску при повністю відкритому клапані; V100 — номінальна витрата води за Δpv100.
