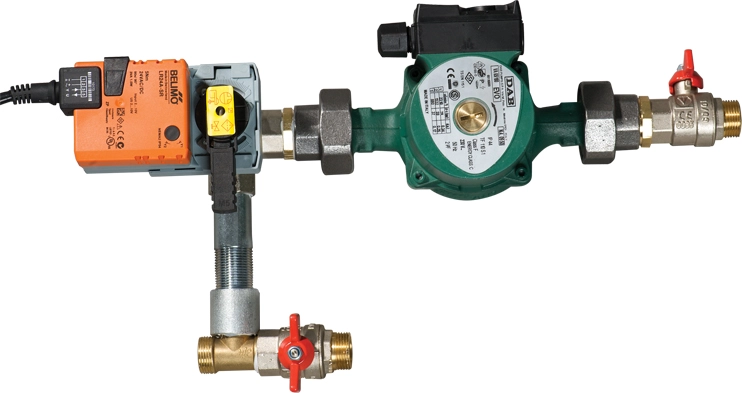

Змішувальний вузол з насосом Вентс УСВК-3/4-4

Змішувальний вузол для вентиляції Вентс УСВК-3/4-4 призначений для забезпечення циркуляції і регулювання температури води(водних сумішей), що використовується як теплоносій в теплообмінниках вентиляційних систем. Максимальна продуктивність цього вузла складає 2,3 м3/год.

Конструкція і опис роботи

Конструкція УСВК представлена на малюнку 1. Циркуляційний насос 1 забезпечує безперервний водяний потік необхідного об'єму, при цьому температура води, що поступає в теплообмінник, регулюється змішенням в циркуляційному кільці води, що поступає з мережі, із зворотною водою, що поступає з теплообмінника. Кількість зворотної води, що направляється по перемичці 4, регулюється триходовим клапаном 3 з електроприводом 2, напруга якого, що управляє, визначається заданою температурою припливного повітря, що виходить з теплообмінника.

Установка і обслуговування

Підключення здійснюється фахівцями, що мають допуск до виконання подібних робіт. Забороняється експлуатація УСВК за межами діапазону температур, а також в приміщеннях з наявністю в повітрі агресивних домішок і у вибухонебезпечному середовищі. Перед включенням УСВК в мережу необхідно переконатися у відсутності видимих ушкоджень. При установці змішувального вузла дотримуватися наступних умов:

• обов'язково забезпечити горизонтальне положення осі валу мотора;
• унеможливити передачу механічних навантажень на УСВК від трубопроводів, що підключаються;
• унеможливити випадковий дотик до рухаючихся частин вузла.

Підключення до водяної магістралі

Підведення(відведення) води до УСВК здійснюється при безпосередньому приєднанні до стаціонарної водяної магістралі, або гнучкими металогумовими шлангами за допомогою різьбового з'єднання з вхідним і вихідним патрубками. Підключення до магістралі повинне проводитися так, щоб виключити будь-які навантаження, що призводять до механічних ушкоджень і порушення герметичності УСВК. Підведення трубопроводів слід здійснювати так, щоб при проведенні ремонтних робіт була можливість їх швидкого від'єднання.

Електричне підключення

Усі електричні підключення повинні виконуватися особами з необхідною кваліфікацією і допуском. Перед підключенням встановити захисне заземлення циркуляційного насоса. Не допускати зіткнення силового кабелю з трубопроводом або насосом.

Умови експлуатації

Допустимі умови експлуатації вузлів змішувачів визначаються сукупністю елементів, що входять до його складу, і характеризуються наступними значеннями:

• температура навколишнього середовища °С ...........5-40
• максимальний тиск в тракті УС, бар..........10

Підшипники двигуна насоса змащуються перекачуваною рідиною. Однофазні насоси не вимагають додаткового захисту від перевантаження. Для насосів трифазних моделей необхідно передбачити зовнішній захист від перевантаження.

Коефіцієнт пропускання

коефіцієнт пропускання

, де

Δpv100 — втрата тиску при повністю відкритому клапані;
V100 — номінальна витрата води при Δpv100.

Технічні характеристики

Габаритні розміри

Схема підключення

Т1 и Т2 - трубопровід, що подає і зворотний трубопроводи мережі теплопостачання;
Р1 і Р2 - вимірники тиску рідини в мережі теплопостачання;
1 - УСВК(змішувальний вузол);
2 - Калорифер водяний;
3 - Триходовий клапан з приводом;
4 - Циркуляційний насос;
5 - Запірний вентиль;
6 - що Подає і зворотний трубопроводи від мережі теплопостачання до калорифера;
7 - Клапан зворотний;
8 - Балансувальний вентиль;
9 - Фільтр грубого очищення.
