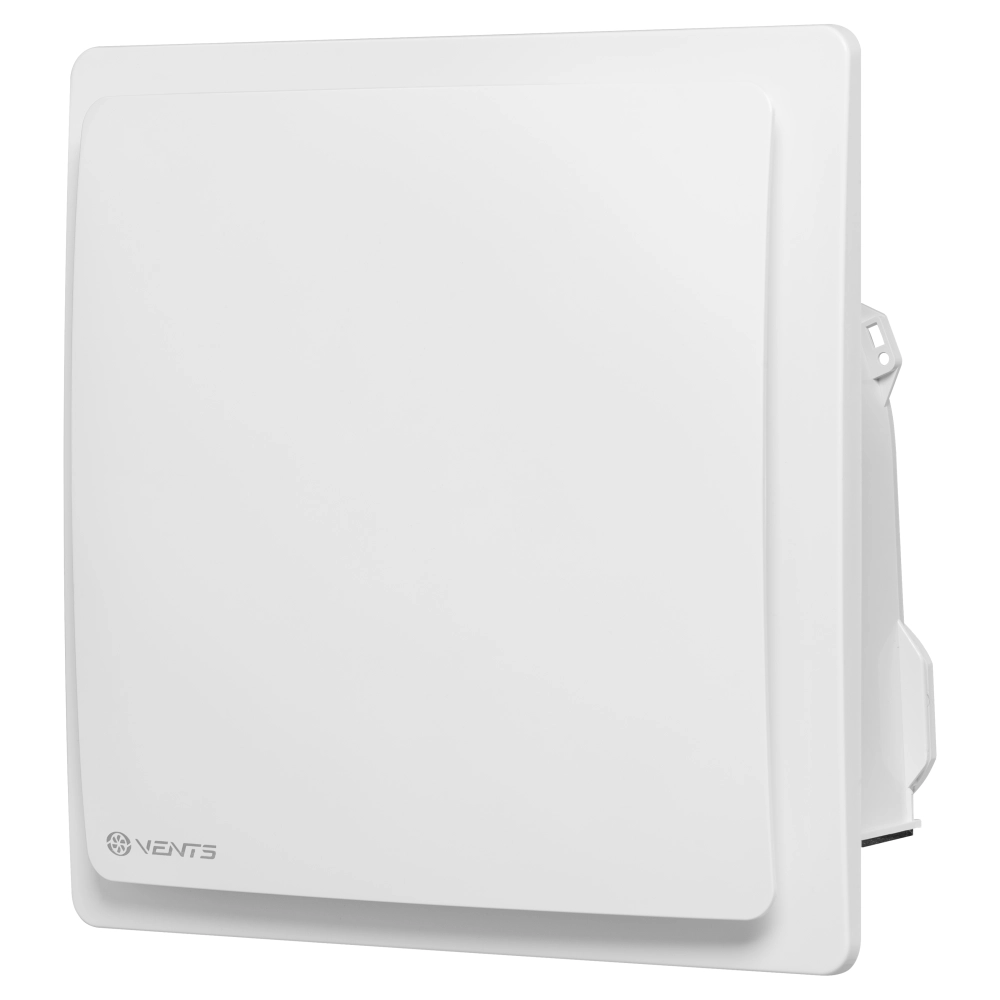

Витяжний вентилятор Вентс ВНВ-1 80

Відцентровий витяжний вентилятор Вентс ВНВ-1 80 призначений для монтажу всередину стіни в корпус біля витяжної шахти на етапі ремонтних робіт. Після закінчення ремонту в корпус встановлюється вентиляторний блок та лицьова панель. Ця модель використовується для витяжної вентиляції ванної, туалету або кухні квартир багатоповерхових будинків. Витяжний вентилятор обладнаний відцентровим робочим колесом, що робить його здатним "продавлювати" повітроводи з високим опором та довжиною.

Для захисту обладнання від забруднення встановлено фільтр класу G4.

Варіанти по продуктивності

Ця модель має декілька модифікацій з різною продуктивністю.

Технічні характеристики

Габаритні розміри

Протипожежний корпус КП 80

Пластиковий корпус КВ 80

Графік продуктивності та втрат тиску

Застосування

• Призначений для постійної або періодичної витяжки у ванній, туалеті або кухні квартири чи приватного будинку
• Встановлюється в стіну та підключається з витяжною шахтою з допомогою патрубка та гнучкого повітровода

Конструкція

• Зворотний гравітаційний клапан перекриває канал при вимкненій вентиляції
• Блок з вентилятором встановлюється в пластиковий корпус, який вбудовується всередину стіни
• Лицьова панель виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
• Фільтр з поліестерових волокон з класом очищення G4 призначений для захисту обладнання від забруднення
• Відцентрова крильчатка забезпечує високий тиск і низький рівень шуму вентилятора.
• Видалення повітря відбувається через щілину між корпусом та лицьовою плоскою панеллю вентилятора.
• До корпуса блок кріпиться за допомогою фіксаторів

Двигун

• Надійний однофазний двигун з низьким енергоспоживанням. Доступні моделі з двошвидкісним або тришвидкісним двигуном.
• Обладнаний підшипниками кочення, що збільшує термін служби вентилятора
• Призначений для безперервної роботи та не вимагає обслуговування.
• Турбіна проходить динамічне балансування для досягнення точних робочих характеристик та низького рівня шуму.

Управління

Вмикання та вимкнення вентиляції, вибір продуктивності рекомендується здійснювати за допомогою перемикача. Виберіть при замовленні потрібний перемикач.

 Також ви можете вмикати та вимикати вентилятор зовнішнім вимикачем без регулювання продуктивності. У такому випадку може бути підключена тільки одна зі швидкостей, на якій й буде працювати вентилятор.

Двошвидкісна модель

Для цієї моделі підходить перемикач Вентс П2-1-300

Тришвидкісна модель

Для цієї моделі підходить перемикач Вентс П3-1-300

Плавне регулювання продуктивності

Можливо використання тиристорного регулятора швидкості РС-1-300. В цьому випадку регулятор під'єднується до клеми максимальної швидкості.

Монтаж

Відцентровий вентилятор побутовий підходить для внутрішньостінного монтажу. При видаленому розміщенні вентиляційної шахти можливе використання гнучкого повітропроводу з діаметром 80 мм. Приєднання повітропроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.

В процесі будівельних робіт монтують корпус вентилятора, який під'єднується до основного вентиляційного каналу.

 Електричні кабелі для з'єднання вентиляційної установки (ВНВ-1 80) прокладаються через відведений для цього отвір у корпусі. Щоб захистити корпус від забруднень, його зовнішню частину прикривають захисною кришкою, яка йде у наборі. Після завершення всіх робіт, цю кришку знімають, а в середину корпусу вставляють вентиляційний модуль (ВНВ-1 80) та під'єднують до готової проводки.

Рекомендовані відстані при різних варіантах монтажу
