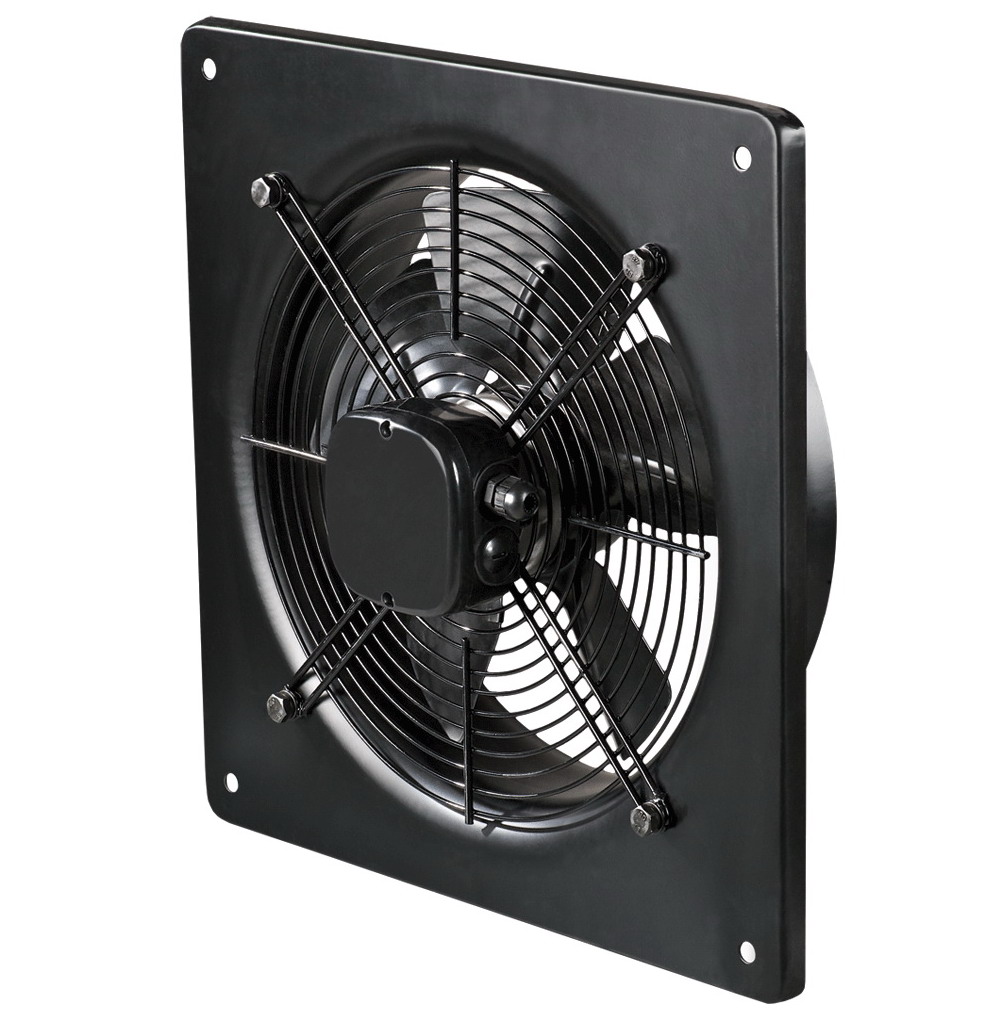

Осевой вентилятор Вентс ОВ 4Е 500

Вентилятор Вентс ОВ 4Е 500 – это осевой вентилятор, который обеспечивает высокую производительность до 7060 м³/ч при низком потреблении энергии – 420 Вт. Такие вентиляторы имеют низкое давление, поэтому рекомендуется использовать их для вентиляции помещений, где не требуется установка воздуховодов. Чаще всего вентилятор применяется для периодической или постоянной вытяжной вентиляции.

Модель оснащена квадратной монтажной пластиной 655х655 мм и способна перемещать воздух с температурой от -30°С до +60°С. Вентилятор оборудован однофазным двигателем. Возможна регулировка производительности вентилятора с помощью регулятора скорости (поставляется отдельно). Монтаж выполняется в отверстие стены диаметром минимум 520 мм.

Конструкция

Корпус и рабочее колесо вентилятора Вентс ОВ 4Е 500 изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ оснащен внешней клеммной коробкой на корпусе.

Двигатель

В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором, оснащенные встроенной тепловой защитой с автоматическим перезапуском. Использование подшипников качения обеспечивает срок службы до 40 000 часов. Класс защиты двигателя: IP44.

Регулирование скорости

Плавное или ступенчатое регулирование осуществляется с помощью тиристорного регулятора или автотрансформатора. К одному регулирующему устройству можно подключать несколько вентиляторов, если общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Возможна установка плавного регулятора скорости РС-4-ПС (поставляется отдельно).

Монтаж

Приточно-вытяжной вентилятор устанавливается на поверхность стены с помощью квадратной (серия ОВ) или круглой (серия ОВК) монтажной пластины. Вентилятор серии ВКФ устанавливается в канал с помощью соединительных фланцев. Подача питания осуществляется через выносную клеммную коробку. Электрическое подключение и установка выполняются согласно инструкции и электрической схеме, указанной на клеммной коробке.
