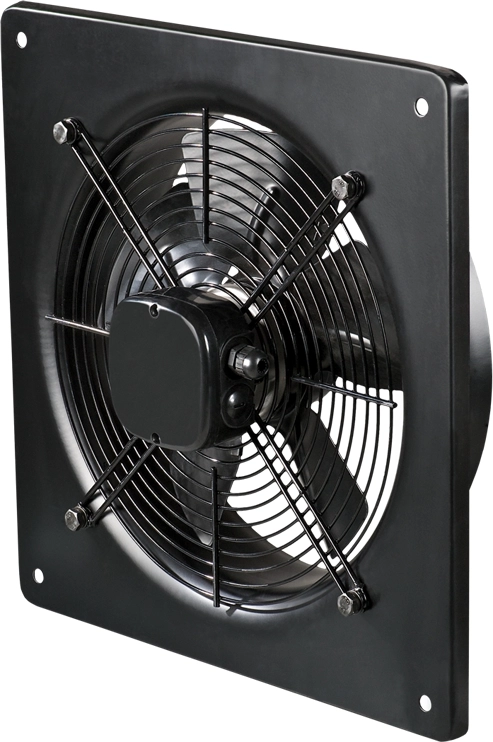

Осевой вентилятор Вентс ОВ 2Д 250

Осевой вентилятор Вентс ОВ 2Д 250 предназначен для вытяжной или приточной вентиляции помещений без использования воздуховодов. Оснащён квадратной монтажной пластиной размером 370×370 мм.

Основные характеристики

• Максимальная производительность: 1060 м³/ч
• Диапазон температуры перемещаемого воздуха: от -30°С до +60°С
• Двигатель: трёхфазный, двухполюсный
• Минимальный диаметр монтажного отверстия: 260 мм
• Класс защиты двигателя: IP44
• Срок службы: до 40 000 часов

Конструкция

Корпус и крыльчатка вентилятора изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ оснащён внешней клеммной коробкой на корпусе.

Двигатель

В зависимости от модели используются двух- или четырёхполюсные асинхронные двигатели в одно- или трёхфазном исполнении с внешним ротором. Двигатели оснащены встроенной тепловой защитой с автоматическим перезапуском. Применение подшипников качения обеспечивает длительный срок эксплуатации — до 40 000 часов.

Регулирование скорости

Регулирование скорости вентилятора может осуществляться:

• с помощью автотрансформаторного устройства;
• с помощью частотного регулятора.

К одному регулирующему устройству можно подключить несколько вентиляторов, при условии что их суммарная мощность и рабочий ток не превышают номинальные параметры регулятора.

Ступенчатое регулирование

Трёхфазный регулятор скорости серии РСА5Д* используется для ступенчатого изменения производительности системы вентиляции. Имеет пять скоростей с выходным напряжением: 90В – 150В – 200В – 280В – 400В.

Плавное регулирование

Частотный регулятор серии ВФЕД* применяется для изменения производительности вентиляторов с трёхфазными двигателями. Позволяет подключать трёхфазный вентилятор к бытовой сети напряжением 220 В.

Монтаж

Приточно-вытяжной вентилятор устанавливается на поверхность стены с помощью:

• квадратной присоединительной пластины (серия ОВ);
• круглой присоединительной пластины (серия ОВК);
• соединительных фланцев (серия ВКФ — установка в канал).

Подача питания осуществляется через выносную клеммную коробку. Электрическое подключение и монтаж должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
