Устройство автоподачи заготовок JET Powermatic PF-41

Устройство автоподачи заготовок Powermatic PF-41 предназначено для работы в паре с различными типами деревообрабатывающих станков. Максимальную эффективность его применение проявляет при серийной обработке длинных деталей на фрезерном и распиловочном оборудовании.

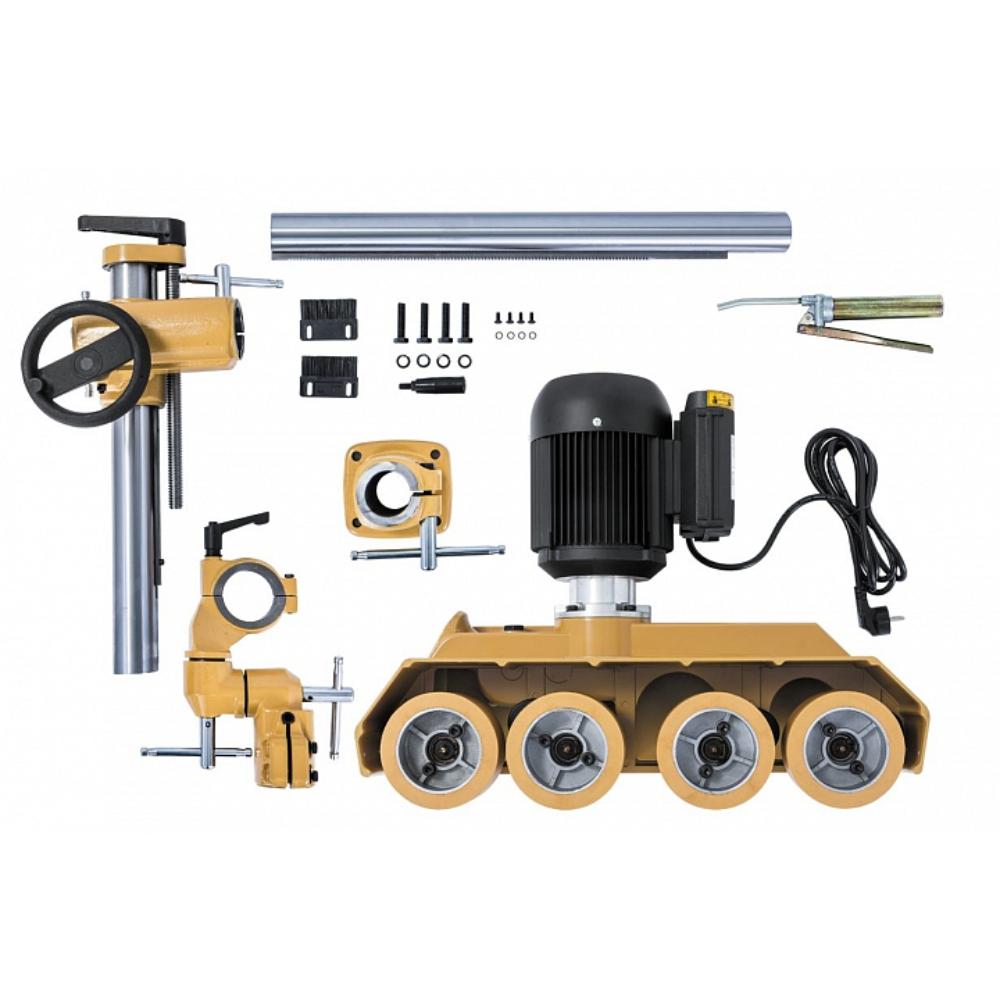

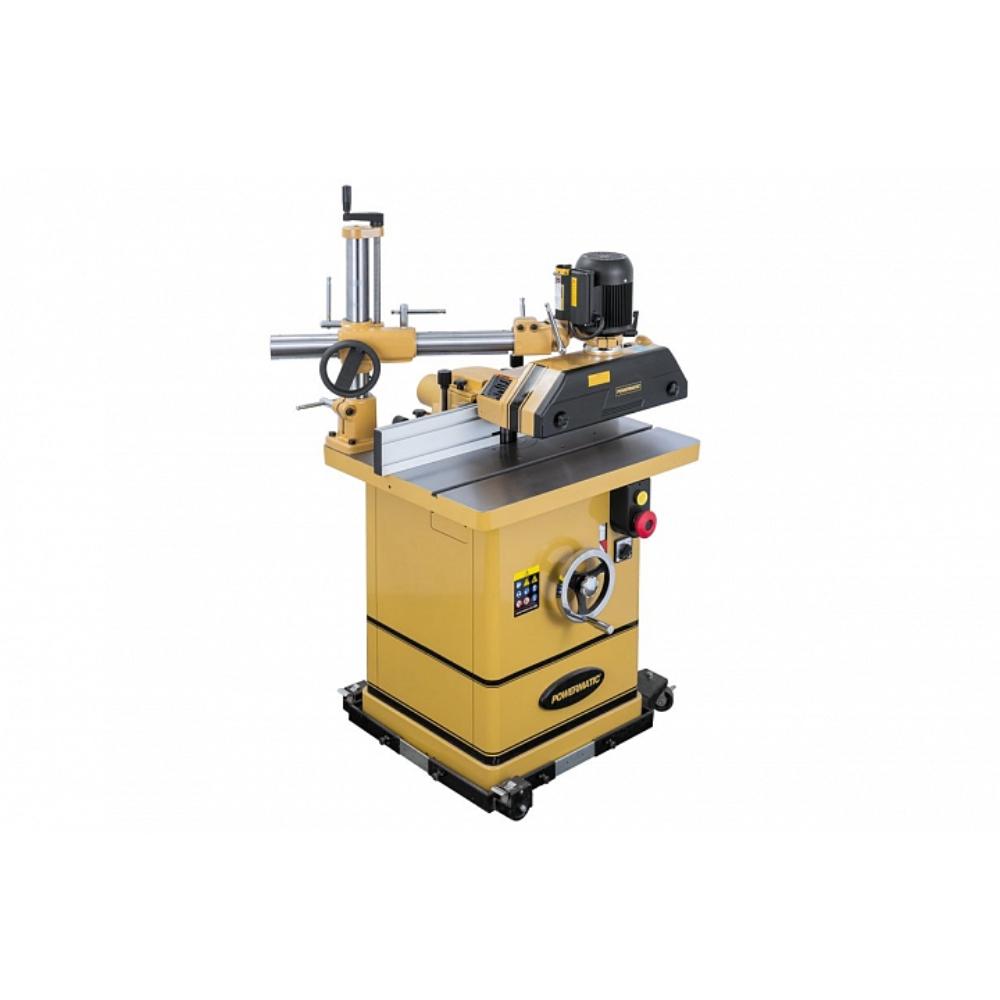

Конструктивно автоподатчик представляет собой полностью автономный и независимый модуль, который легко монтируется на станок. Для установки достаточно прикрепить опорную площадку к рабочему столу, воспользовавшись имеющимися отверстиями или создав новые. Для настройки положения моторной части на PF-41 есть три регулировки на вертикальной колоне и три на горизонтальной, что дает возможность выставить шесть плоскостей перемещения.

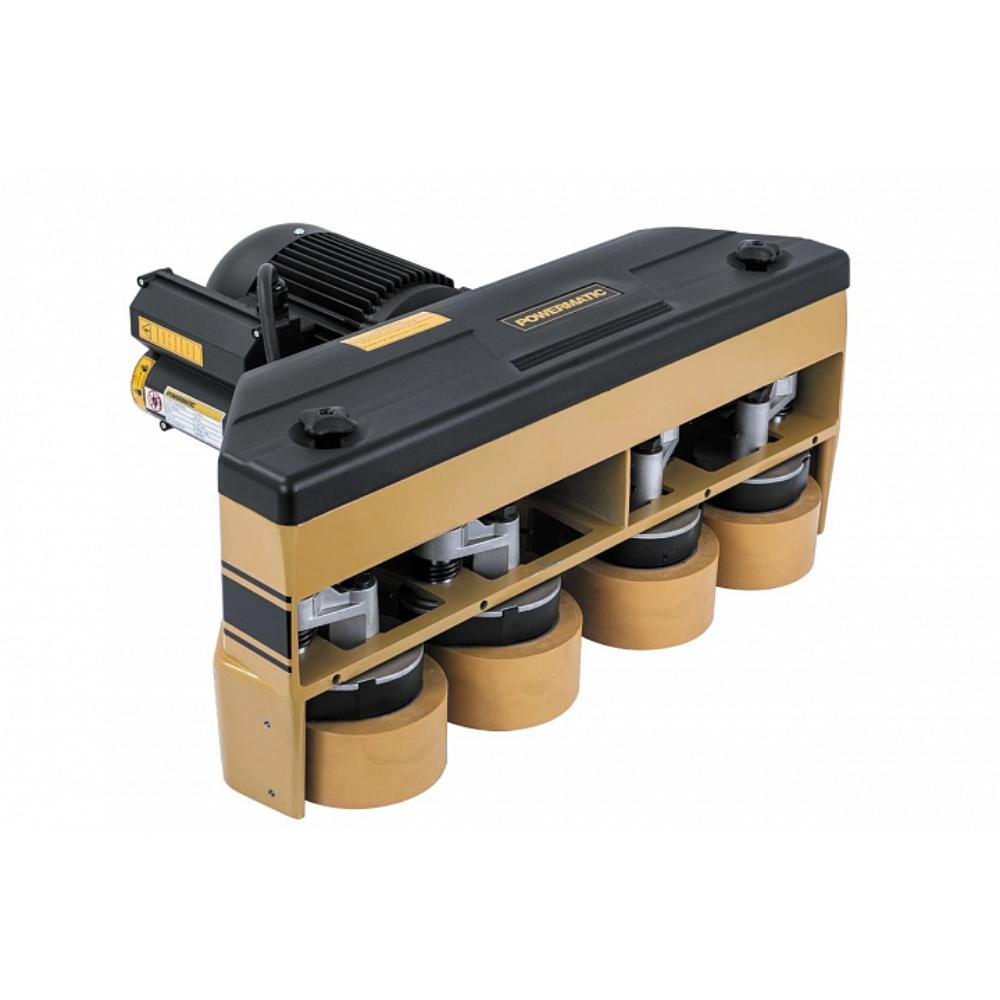

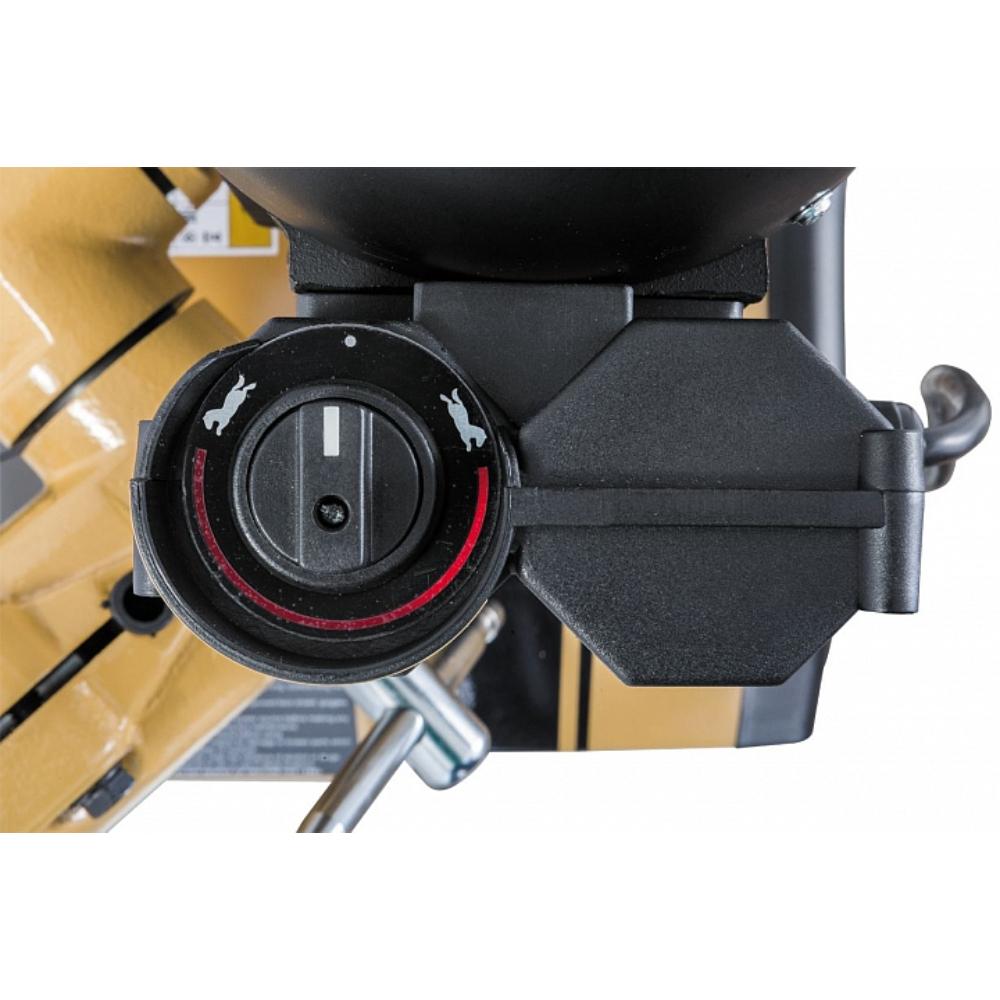

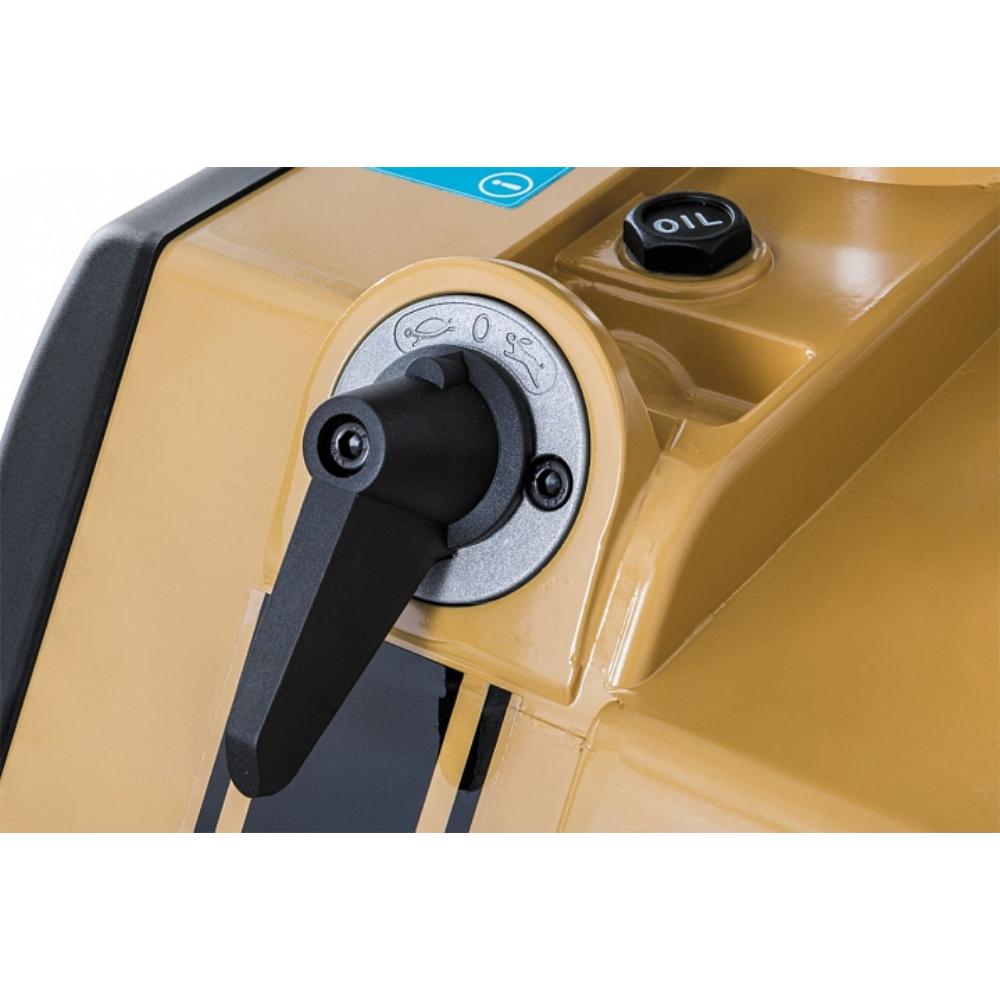

Рабочая часть устройства оборудована четырьмя роликами диаметром 120 и шириной 60 мм с полиуретановым покрытием, все они ведущие и подпружинены независимо друг от друга, обеспечивая ход около 1,5 см. Скорость вращения роликов, а следовательно и подачу, можно легко регулировать потому что автоподатчик имеет четыре скорости (4, 8, 10 и 20 м/мин) в двух диапазонах. Для изменения диапазона скоростей нужно поменять на редукторе ведущие шестерни местами. Процедура несложная, хотя и долгая; зубчатая пара находится под крышкой и расположена консольно. Коробка передач заполнена трансмиссионным маслом вязкости 90. В пределах каждого диапазона предусмотрено дополнительное переключение, которое выполняется поворотом рычага на торце корпуса редуктора. Включение PF-41 и реверс собраны на верхнем переключателе.

Автоподатчики Powermatic не только упрощают труд, выполняя часть механической работы, но и повышают качество конечной продукции, исключая рывки и неравномерность подачи. Важным аспектом является также безопасность, поскольку отсутствие человеческих рук в рабочей зоне станка существенно снижает риск травмирования.

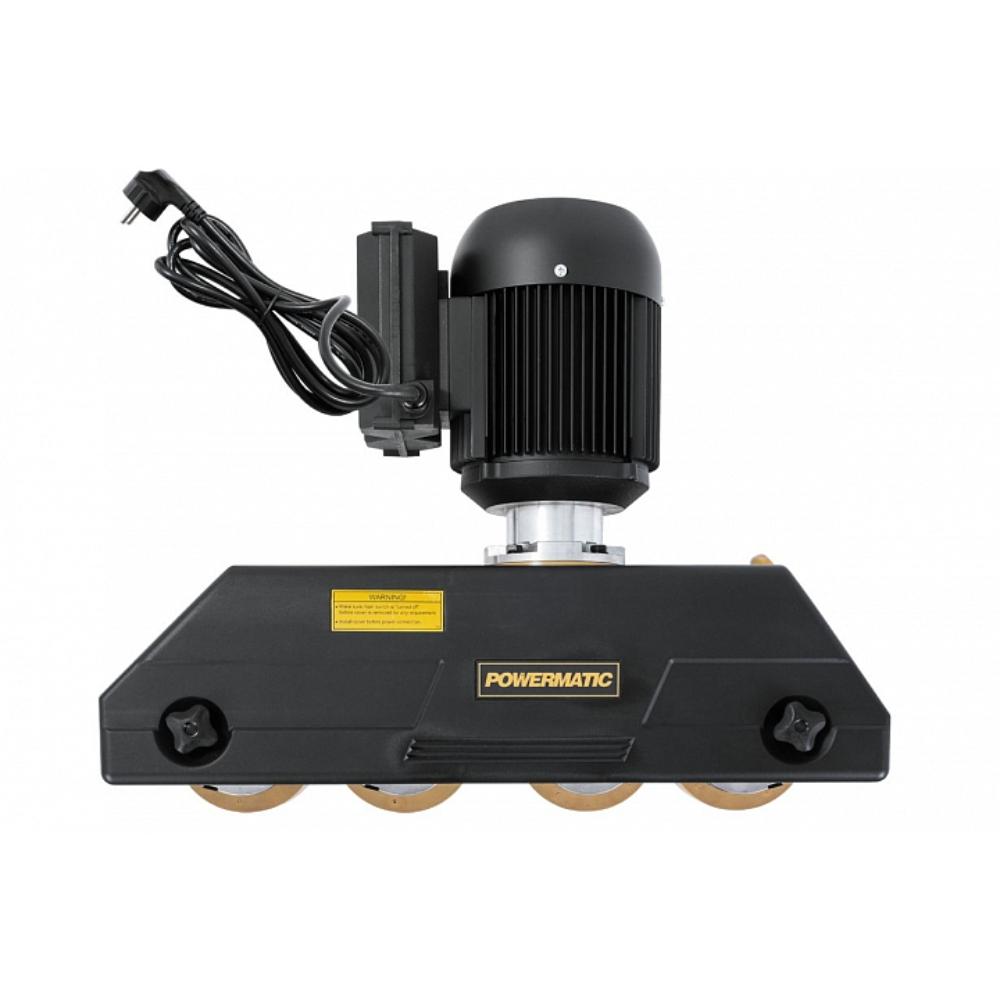

На Powermatic PF-41 установлен однофазный асинхронный мотор мощностью 1,4 (0,75) кВт, вес оборудования – 68 кг, габариты (ДхШхВ) – 1100х600х750 мм.
