Устройство автоподачи заготовок JET Powermatic PF-43

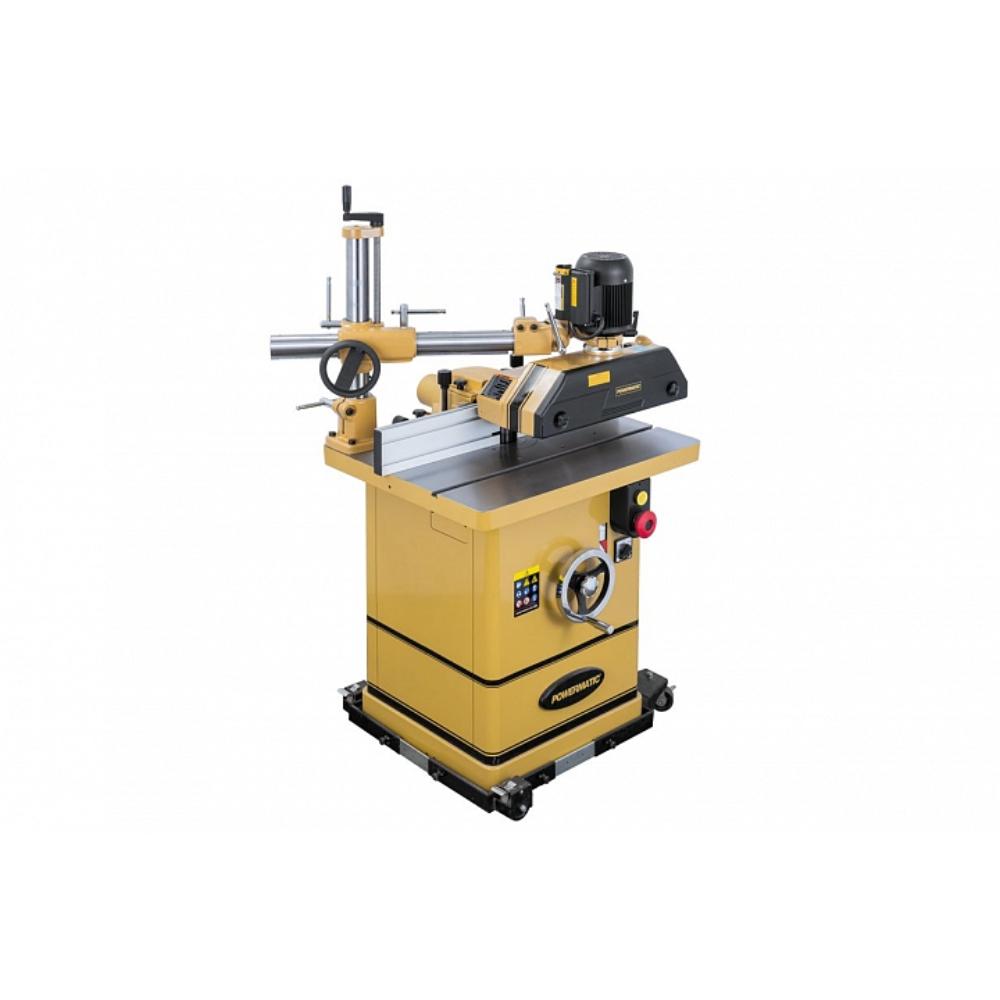

Автоподатчик заготовок Powermatic PF-43 предназначен для совместной работы с различными типами станков для деревообработки. Он проявляет максимальную эффективность при обработке длинных деталей в режиме серийного производства на фрезерных и распиловочных станках.

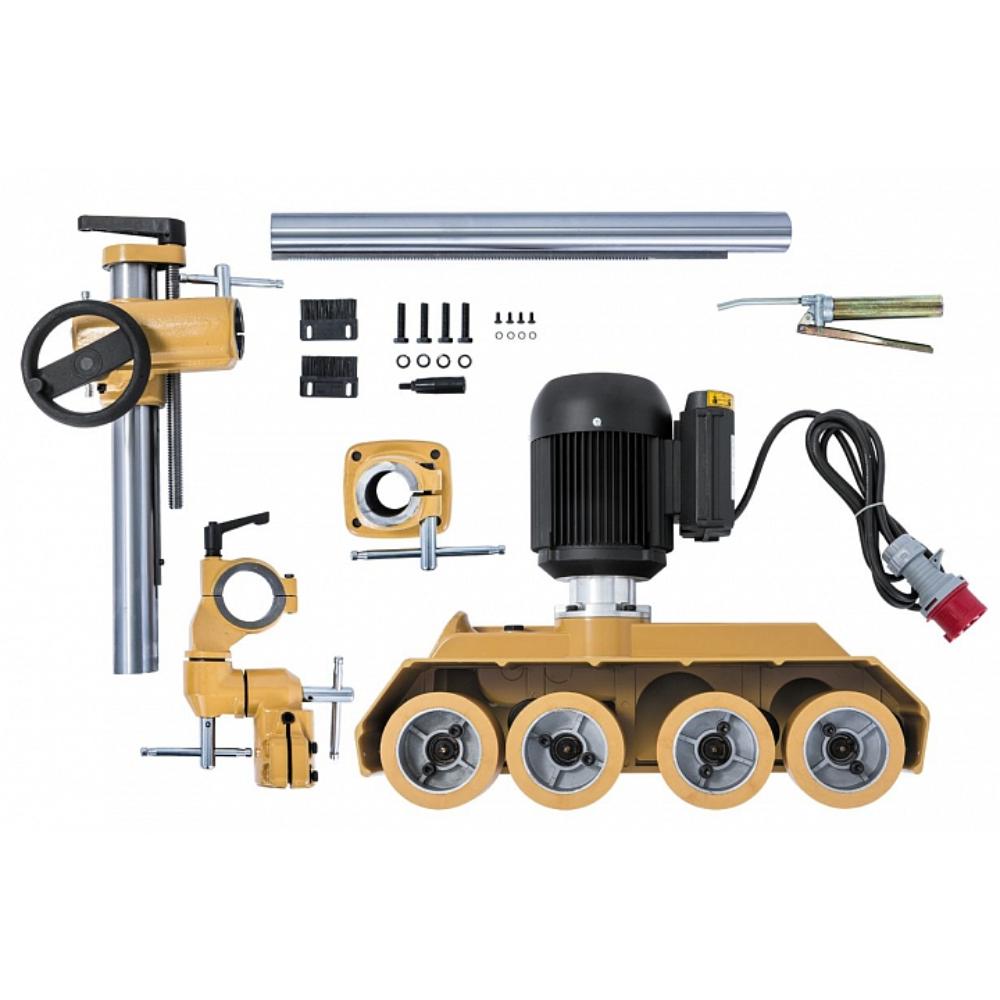

Конструктивно автоподатчик представляет собой полностью автономный и независимый модуль, который легко монтируется на станок. Для установки достаточно прикрепить опорную площадку к рабочему столу, используя имеющиеся отверстия или создав новые. Для настройки положения моторной части PF-43 предусмотрены три регулировки на вертикальной колоне и три на горизонтальной, обеспечивая шесть плоскостей перемещения.

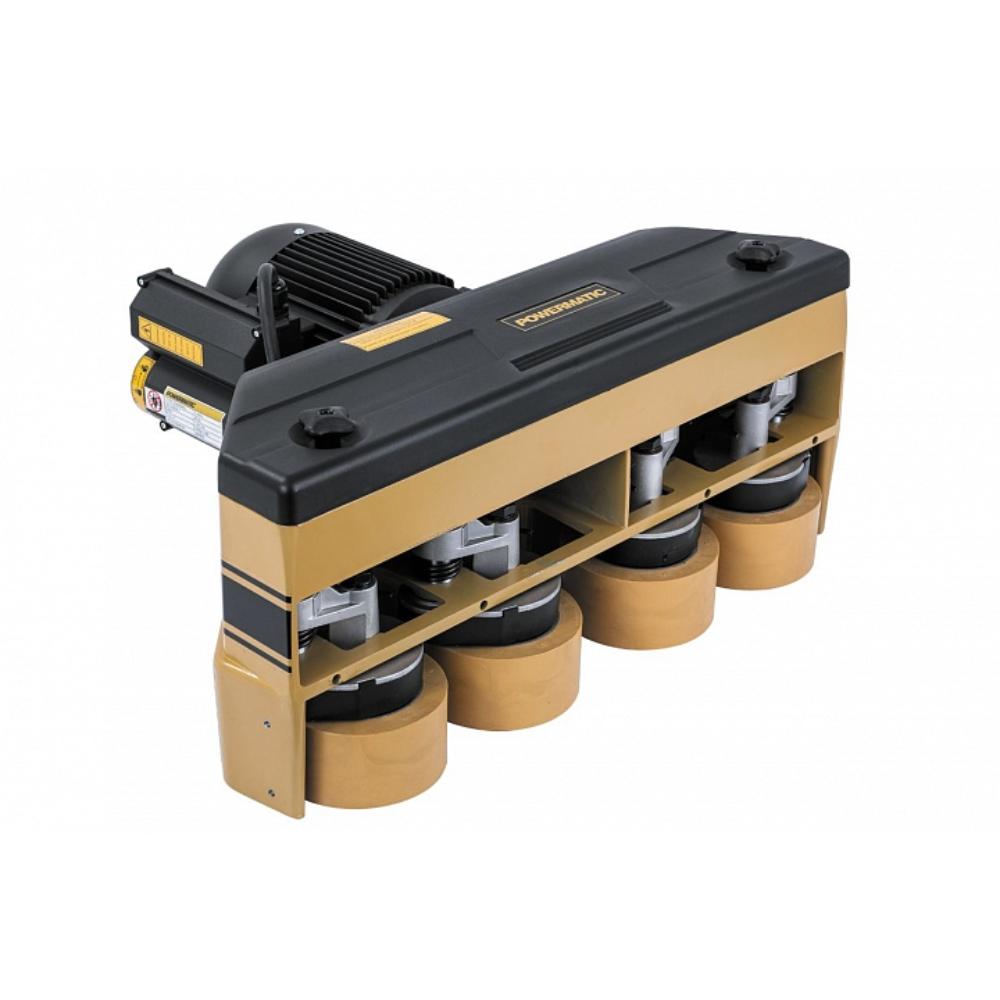

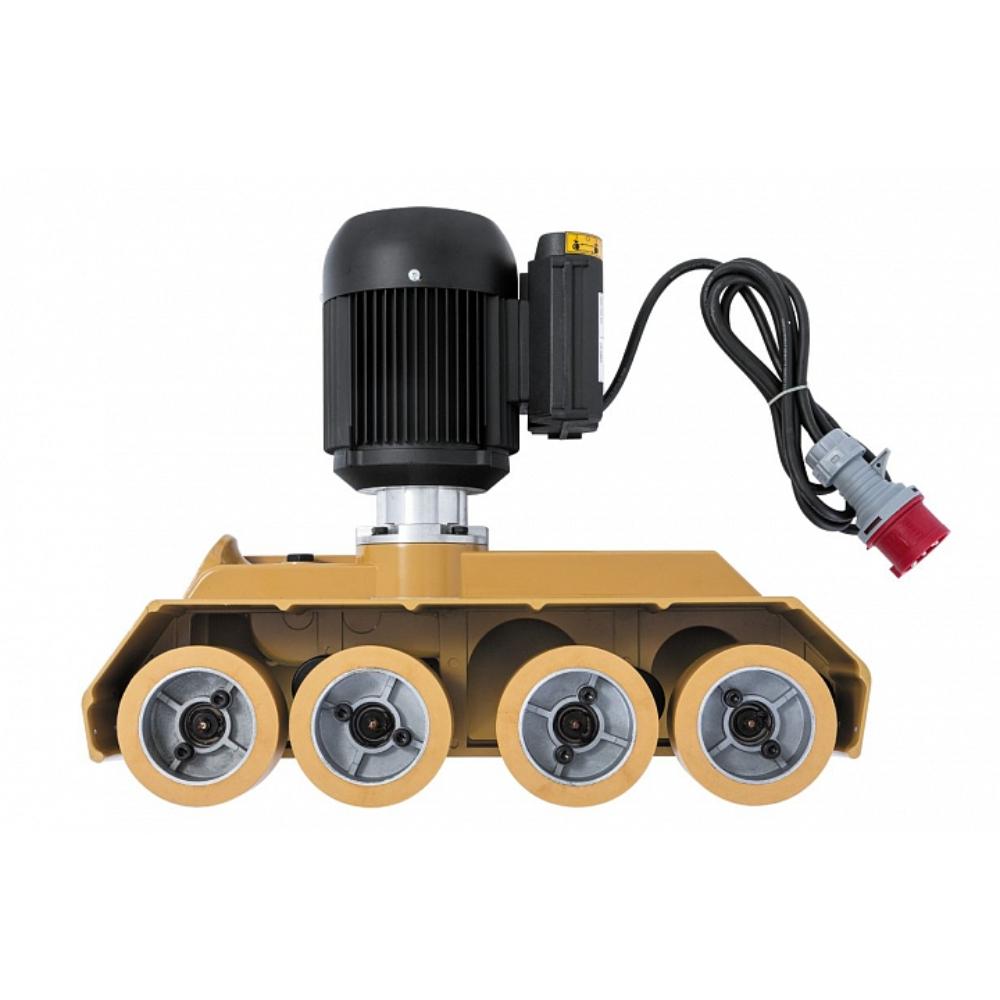

Рабочая часть устройства оснащена четырьмя роликами диаметром 120 мм и шириной 60 мм с полиуретановым покрытием. Все ролики ведущие и подпружинены независимо друг от друга, обеспечивая ход около 1,5 см. Скорость вращения роликов и, следовательно, подачу можно легко регулировать, так как автоподатчик предоставляет четыре скорости (4, 8, 10 и 20 м/мин) в двух диапазонах. Для изменения диапазона скоростей необходимо поменять местами ведущие шестерни на редукторе. Процедура несложная, хотя занимает некоторое время; зубчатая пара расположена под крышкой. Коробка передач заполнена трансмиссионным маслом вязкости 90.

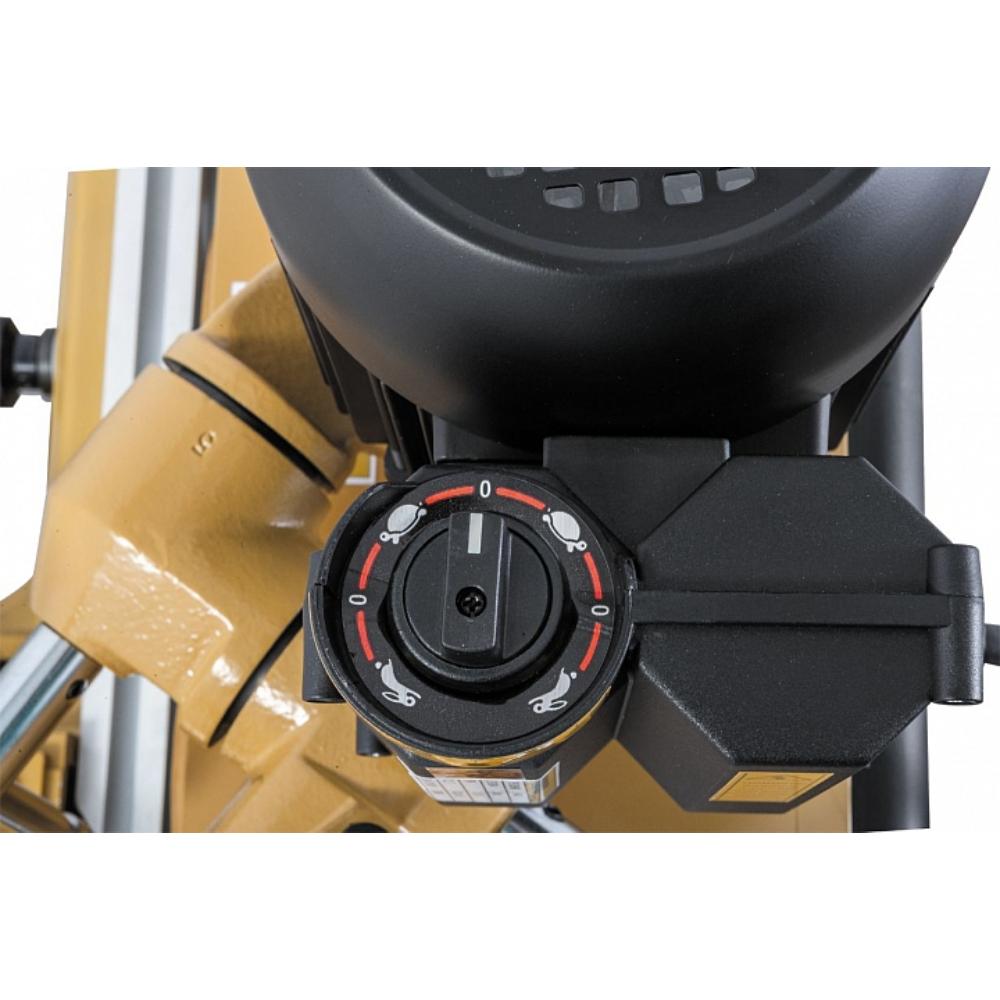

Все управление автоподатчиком: включение/выключение, реверс и переключение скорости в диапазоне осуществляются с помощью верхнего переключателя. PF-43 оснащен трехфазным асинхронным мотором мощностью 1,4 (0,75) кВт, вес оборудования составляет 68 кг, а габариты (ДхШхВ) – 1100х600х750 мм. Это оборудование произведено в Тайване.

Автоподатчики Powermatic не только упрощают труд, выполняя часть механической работы, но и повышают качество конечной продукции, предотвращая рывки и неравномерность подачи. Безопасность также является важным аспектом, поскольку отсутствие человеческих рук в рабочей зоне станка значительно снижает риск травмирования.
